Orbit AL-7103
Описание
Комплектация
Технические характеристики

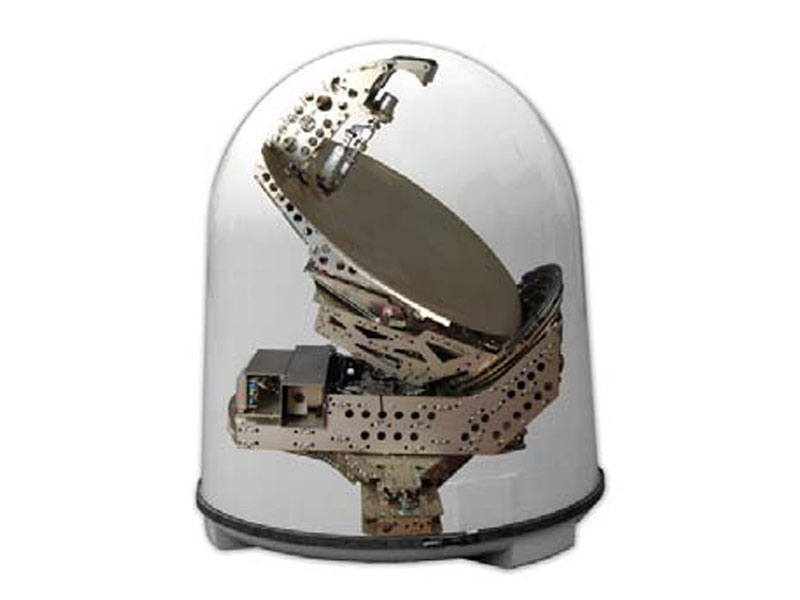

Стабилизированная спутниковая антенна Orbit AL-7103 предназначена для организации высококачественной высокоскоростной двусторонней широкополосной связи на судне.

Антенная система с диаметром рефлектора 1.15 метра имеет особую высокопрочную механизированную конструкцию, позволяющую работать в самых суровых морских условиях.

Особая конструкция передаточных узлов позволяет системе работать с предельной точностью и обеспечивать наведение на спутник с погрешностью не более 0.1°.

Исключительное в своем роде отношение размеров обтекателя (130 см) и рефлектора (115 см) позволяет использовать отличные приемопередающие возможности антенны при сравнительно небольших габаритах.

Антенная система отвечает самым строгим требованиям в части спутниковой связи, а так же соответствует военным стандартам. Это подтверждено испытаниями и соответствующими сертификатами Eutelsat, Intelsat и Anatel.

Применение

Телефония, доступ в интернет, передача данных

Комплект поставки формируется под конкретную задачу, существующие варианты:



  • Orbit AL-7103-MKII, 15 м, 4W BUC, Cross Pol, Modem PRO, 2FXS
  • Orbit AL-7103-GXP, 15 м, 8W BUC, LNB, Cross Pol, Modem X5, AP (2FXS)
  • Orbit AL-7103-GXP, 15 м, 8W BUC, QLNB, Cross Pol, Modem X5, AP (2FXS)
  • Orbit AL-7103-GXCP, 15 м, 8W BUC EXT, QLNB, Cross Pol, Modem X5, AP (2FXS)
  • Orbit AL-7103-GXCP, 1.15 м, 8W BUC EXT, QLNB, Cross and Co-Pol, Modem X5, AP
Параметр Характеристики
Внешнее оборудование
Диаметр зеркала 115 см
Размер обтекателя 128 x 161 см
Вес антенны 270 кг
ЭИИМ 47.5 дБВт (BUC 4Вт)
50.5 дБВт (BUC 8Вт)
53.0 дБВт (BUC 16Вт)
Рабочая платформа 3 оси
Поляризация Linear Cross-pol / Co-pol
Полоса частот Tx: 13.75—14.5 Ггц
Rx: 10.95—12.75 ГГц
КУ приём 42,5 дБ на частоте 14.25 ГГц
КУ передача 41.0 дБ на частоте 11.70 ГГц
G/T (на 20°) 19.0 дБ/К на частоте 11.7 ГГц
BUC 4Вт, 8Вт, 16 Вт (STD или EXT)
LNB Single, Cross, Co-pol, Cross and Co-pol
Динамические показатели
компенсации качки
Продольная +/-15°  (за 8 сек.)
Поперечная +/-30°  (за 8 сек.)
Рыскание +/-80°  (за 50 сек.)
Соответствие требованиям по
внешним воздействиям
EMC: IEC-EN 60945
Safety: EN 60204-1, ISO 12100-2
Shock: STD 810У Method 516.5 Pro.1
Vibration: MIL-STD-167-1 (mast mounted)
Внутреннее оборудование
Размер ACU Блока 19″ — 5U
Вход Гирокомпаса NMEA 0183, Step-by-step,
Synchro
Питание 90-260 ВА 50/60 Гц, 300 Вт (4Вт
BUC)
Упаковка
Габариты 1630 х 1630 х 1840 мм
Вес 385 кг
