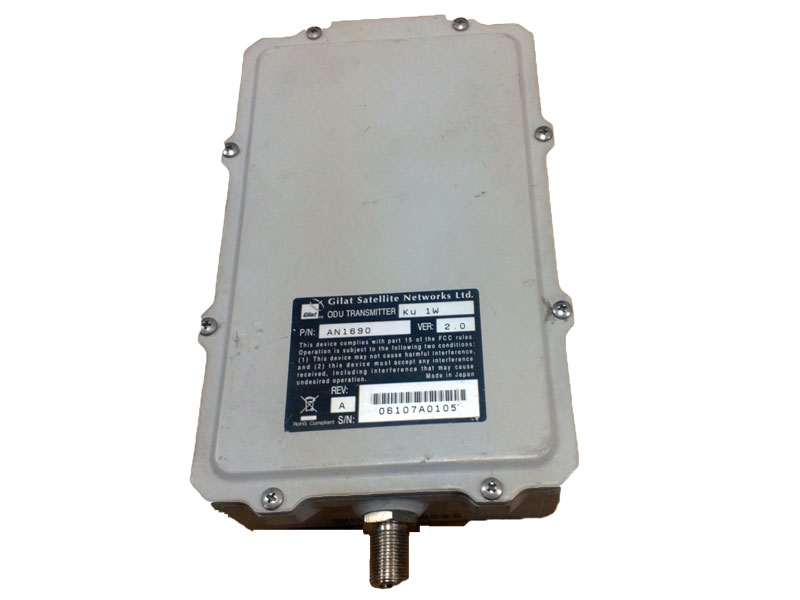

Gilat AN-1670 / AN-1690
Описание
Комплектация
Технические характеристики

BUC (Block Up Converter) – Многофункциональное устройство, обеспечивающее перенос частоты диапазона L-band в диапазон Ku-band, а так же усиление поступающего от модема сигнала до необходимого уровня.

Применение

 Данные BUC применяются для фиксированной спутниковой связи VSAT. Обе версии работают под управлением системы Gilat SkyEdge I, версия AN-1690 может работать под управлением системы Gilat SkyEdge II.

  • BUC
  • Уплотнительное кольцо для фланца волновода
  • Крепежные винты
  • Шестигранный ключ
Параметр Характеристики
Входные сигналы
  • Постоянное напряжение питания
  • IF-сигнал (L-band)
Выходные сигналы
  • RF-сигнал (Ku-band)
Физический входной интерфейс
  • Разъем F-типа, 75 Ом
Физический выходной интерфейс
  • Волновод типа WR-75G, 50 Ом
Входные характеристики
  • Частоты 950 – 1450 МГц
  • Входной импеданс 75 Ом
  • Входная мощность -25…-5 dBm
  • КСВ     2:1 максимум
Выходные характеристики
  • Частоты 14 – 14.5 ГГц
  • Выходной импеданс 50 Ом
  • Выходная мощность 1 Вт
  • КСВ     2.5:1 максимум



Характеристики гетеродина
  • Частота 13.05 ГГц
  • Нестабильность частоты ±200 кГц
Характеристики электропитания
  • Питание подается через IF кабель
  • Рабочий диапазон напряжений 13-26 В, DC
  • Потребляемая мощность 14 Вт максимум
  • Потребляемая мощность 9 Вт максимум (для AN-1670)
  • Безопасное напряжение 0-30 В, DC
Размеры и вес
  • Д /Ш /В:   188мм / 100мм / 45мм
  • Вес:  менее 1 кг.
Дополнительная информация
  • Возможен крепеж BUC на облучатель антенны.
  • Версия передатчика AN-1670 работает в режиме насыщения (saturated) и предназначена для работы только под управлением SkyEdge I
