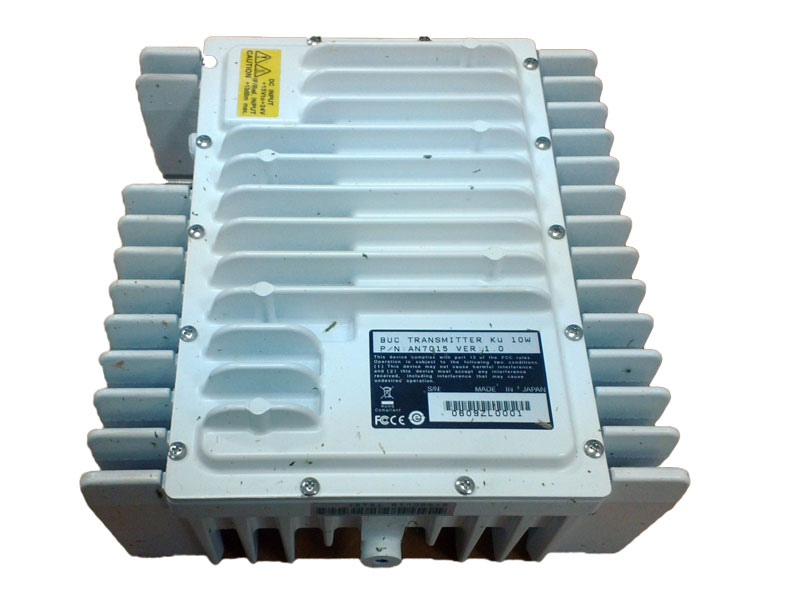

Gilat AN-7020
Описание
Комплектация
Технические характеристики

BUC (Block Up Converter) – Многофункциональное устройство, обеспечивающее перенос частоты диапазона L-band в диапазон Ku-band, а так же усиление поступающего от модема сигнала до необходимого уровня.

Применение

Данные BUC применяются для фиксированной спутниковой связи VSAT. Модель AN-7020 может работать под управлением как SkyEdge I, так и SkyEdge II.

  • BUC
  • Уплотнительное кольцо для фланца волновода
  • Крепежные винты
  • Шестигранный ключ
  • Опорный генератор 10 МГц (GCD)
Параметр Характеристики
Входные сигналы
  • Постоянное напряжение питания
  • IF-сигнал (L-band)
  • Опорный сигнал с частотой 10 МГц
Выходные сигналы
  • RF-сигнал (Ku-band)
Физический входной интерфейс
  • Разъем F-типа, 75 Ом
Физический выходной интерфейс
  • Волновод типа WR-75G, 50 Ом
Входные характеристики
  • Частоты 950 – 1450 МГц
  • Входной импеданс 75 Ом
  • Входная мощность +13 dBm максимум
  • КСВ     2:1 максимум







Выходные характеристики
  • Частоты 14 – 14.5 ГГц
  • Выходной импеданс 50 Ом
  • Выходная мощность 10 Вт
  • КСВ     2.5:1 максимум



Характеристики гетеродина
  • Частота 13.05 ГГц
Характеристики электропитания
  • Рабочий диапазон напряжений 13-26 В, DC
  • Потребляемая мощность 80 Вт максимум
  • Безопасное напряжение 0-30 В, DC
Размеры и вес
  • Д / Ш / В:   ? мм / ? мм / ? мм + GCD
  • Вес:  менее 5 кг.
Дополнительная информация
  • Возможен крепеж BUC на облучатель антенны.
