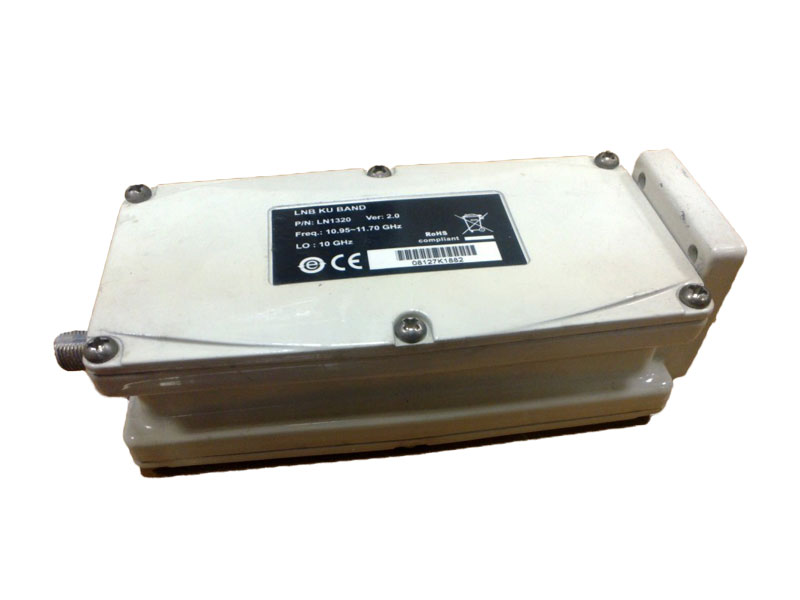

Gilat LN-1320
Описание
Комплектация
Технические характеристики

Малошумящий усилитель — усилитель, в котором приняты специальные меры для снижения уровня собственных шумов, способных вуалировать усиливаемый слабый сигнал.

Применение

Данные МШУ применяются для фиксированной спутниковой связи VSAT.

  • МШУ
  • Уплотнительное кольцо для фланца волновода
  • Крепежные винты
Параметр Характеристики
Входные сигналы
  • Постоянное напряжение питания
  • RF-сигнал (Ku-band)
Выходные сигналы
  • IF-сигнал (L-band)
Физический входной интерфейс
  • Волновод типа WR-75G, 50 Ом
Физический выходной интерфейс
  • Разъем F-типа, 75 Ом
Входные характеристики
  • Частоты 10.95 – 11.7 ГГц
  • Входной импеданс 50 Ом
  • КСВ     2.5:1 максимум
Выходные характеристики
  • Частоты  950 – 1700 МГц
  • Выходной импеданс 75 Ом
  • КСВ     2:1 максимум
Характеристики гетеродина
  • Частота 10.00 ГГц
Характеристики электропитания
  • Рабочее напряжение питания +15… +24 В, DC
  • Потребляемая мощность 10 Вт максимум
Размеры и вес
  • Д / Ш / В:   113.5 мм / 40 мм / 40 мм
  • Вес:  менее 500 г.
Коэффициент усиления
  • 48… 62 dB
Относительная нестабильность установки частоты гетеродина
  • 10 ГГц ± 600 кГц
