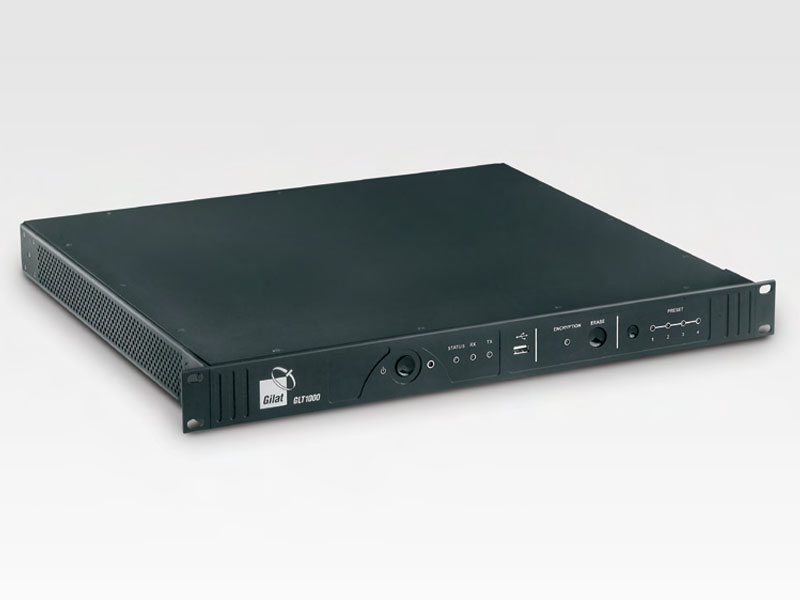

GLT-1000
Описание
Комплектация
Технические характеристики

GLT-1000 – это спутниковый модем с поддержкой двухточечных и многоточечных соединений, гибкими настройками скорости передачи данных от 64 кбит/с до 80 Мбит/с, настраиваемым размером кадров, модуляцией и кодированием (FEC). Регулировка размера кадров позволяет сократить издержки при работе на высокой скорости и минимизировать задержку при работе на низкой скорости.

Модем обеспечивает спутниковую связь для мобильных и стационарных терминалов в двухточечном (один канал на несущую – SCPC) и многоточечном (управляемый режим с несколькими каналами на несущую – MCPC) режимах. В режиме MCPC также поддерживается адаптивное распределение, кодирование и модуляция (ASCM), что обеспечивает значительную экономию полосы пропускания в случаях, когда допустимо некоторое снижение качества сигнала совместно с мощным функционалом контроля качества обслуживания (QoS).

GLT-1000 позволяет одновременно использовать полный спектр приложений, протоколов и задач на одном устройстве. Его уникальной особенностью также является поддержка антенн сверхмалой апертуры благодаря поддержке расширенного спектра с коэффициентом расширения до 16. Модем GLT-1000 гарантирует простоту эксплуатации в любое время и в любом месте, поскольку требует минимальной настройки. Любой сотрудник без специальных навыков может в считанные минуты настроить двухточечную спутниковую связь.

Модем обеспечивает экономичную, эффективную и надёжную связь в C-,

X-, Ku- и Ka-диапазонах на земле, на море и в воздухе. Кроме того, лицензированная поддержка расширенного спектра позволяет этому модему работать на очень высоких скоростях при использовании антенн сверхмалой апертуры.



GLT-1000 имеет следующие особенности:

  • Технология модуляции ASCM обеспечивает низкий порог отношения несущей к шуму, что позволяет сократить расходы на спутниковый сегмент
  • Дополнительная экономия полосы пропускания спутникового сегмента за счёт подстройки модуляции и кодирования ACM, когда допустимо некоторое снижение качества сигнала
  • Гарантированное минимальное время задержки при использовании коротких кадров
  • Работа в режиме IP-маршрутизатора (Layer 3) или моста (Layer 2)
  • Высокая скорость: до 80 Мбит/с
  • Поддержка различных топологий: двухточечной, полносвязной, звездообразной (центральная станция и лучи) и гибридной

Применение

  • VSAT-терминал используется для приложений, которые требуют высокой полосы пропускания в обоих спутниковых каналах связи (прямой и обратный)
  • Идеально подходит для реализации проектов SOTM (Satellite-on-the-move) в связи с возможностью работы на больших скоростях с использованием антенн малой апертуры.
  • Модем GLT-1000
  • Кабель питания
Параметр Характеристики
Каналы приема и передачи
  • Адаптивное распределение, кодирование и модуляция (ASCM) (ожидается регистрация патента)
  • Информационная скорость: от 64 кбит/с до 80 Мбит/с
  • Символьная скорость: от 128 ксимв/с до 30 Мсимв/с, регулировка с шагом в 1 ксимв/с
  • Модуляция: BPSK, QPSK, 8PSK, 16QAM
  • Формирование спектров: SRRC, избирательность – 0,2
  • Расширенный спектр: коэффициент расширения – 1-16
  • Поддержка SNR: от -13 до +13 дБ
  • Кодирование: 27 кодов LDPC Скорости: ¼, 1/3, 2/5, ½, 2/3, ¾, 5/6, 8/9
  • Длина блоков: 4032, 6048, 8064 и 12096 бит
  • Сдвоенный ресивер (дополнительная опция): дополнительный независимый канал DVB-S2
Порт передачи
  • Частотный диапазон: 950-2150 МГц
  • Шаг регулировки: 1 кГц
  • Полное сопротивление: 50 Ом
  • Тип разъёма: N
  • Потери в обратном канале: не более -10 дБ
  • Мощность передачи: от 0 до -30 дБм с шагом в 0,1 дБ
  • Автоматическая регулировка мощности восходящего сигнала
  • Опорная частота: 10 МГц, возможность переключения
  • Связь: FSK
  • Питание передатчика: 24 В постоянного тока, 70 Вт, возможность переключения (опция); 48 В постоянного тока, 150 Вт, возможность переключения (опция)
Порт приема
  • Частотный диапазон: 950-2150 МГц
  • Шаг регулировки: 1 кГц
  • Полное сопротивление: 50 Ом
  • Тип разъёма: N
  • Потери в обратном канале: не более -10 дБ
  • Максимальный уровень на входе: -10 дБм
  • Уровень шума на входе: от -145 дБм/Гц до -115 дБм/Гц
  • Коэффициент шума (при максимальном усилении): 8 дБ
  • Опорная частота: 10 МГц, возможность переключения
  • Связь: FSK
  • Питание: 13/14, 18/19 или 24 В постоянного тока, возможность переключения
Опорная частота 10 МГцОпорная частота 10 МГц
  • Внутренняя или внешняя
  • Внутренняя опорная частота: термостатированный кварцевый генератор (OCXO)
  • Точность частоты: до 2 PPM (опционально – 1 PPM), включая точность, температуру и амортизацию за 10 лет
  • Время разогрева: до 5 минут при 25ºC
  • Фазовый шум:

10 Гц: -115 дБн/Гц

100 Гц: -130 дБн/Гц

1 кГц: -145 дБн/Гц

10 кГц: -145 дБн/Гц

Передача данных
  • Режим динамической маршрутизации или моста с поддержкой маркировки VLAN (802.1Q)
  • PEP: ускорение TCP, сжатие заголовков TCP
  • QoS (режим маршрутизатора): по TOS-битам и (или) приложениям
  • QoS (режим моста): по PRI-битам и (или) приложениям
  • Шифрование: AES 256 (опция)
Управление и контроль
  • Встроенный браузер
  • Удалённая или локальная установка обновлений ПО
  • Управление по протоколу SNMP
Интерфейсы
  • Dual Ethernet 10/100/1000 Base-T
  • 2 вспомогательных разъёма последовательного интерфейса RS232
  • USB 2.0
Электрические характеристики
  • Питание: Переменное напряжение в диапазоне 100-240 В, 50-60Гц; постоянное напряжение 48 В; 36-76 В  (опционально)
Условия эксплуатации и соответствие стандартам
  • Рабочая температура: от 0°C до +50°C
  • Температура хранения:  от 0°C до +70°C
  • Маркировка CE
    • EN 55022 (радиопомехи)
    • EN 60950 (безопасность)
  • FCC: часть 15, класс B
Размеры и вес
  • Габаритные размеры: 4,4 x 48 x 44 см (1 стойко-место)
  • Вес: 6,6 кг
