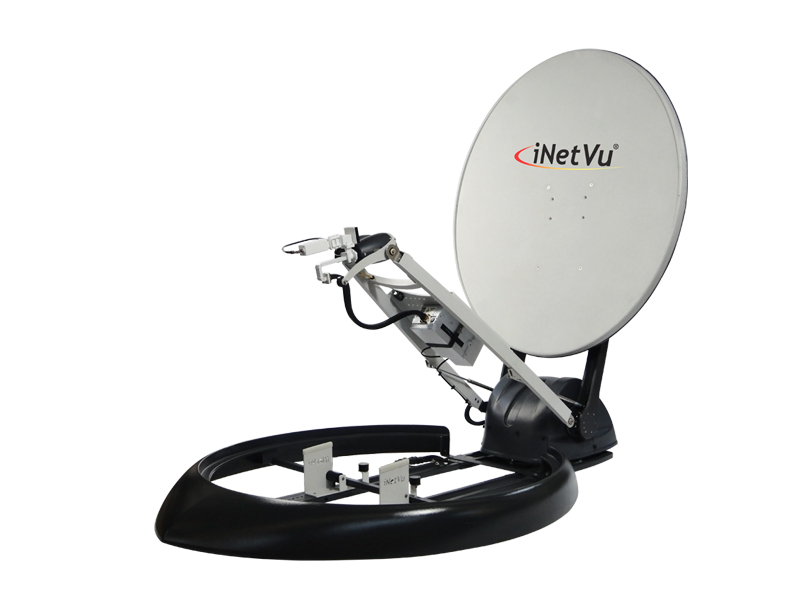

iNetVu 1201 Drive-Away
Описание
Технические характеристики

Автоматизированная антенная система  работает  в Ku-зоне покрытия любого спутника. Время развертывания около 2 минут.

Параметр Характеристики
Размеры основного шасси
  • 225 см x 135 см x 34 см
Однолепестковая
  • Skyware,model 125
 Общий вес
  • 88 кг
Геометрия платформы
  • 3-х осевая, с переменной скоростью вращения двигателей приводов(Угла места, азимута и поляризации)
Поляризация
  • Настраиваемая
Усиление антенны на передачу
  • 43,3 дБи
Усиление антенны на прием
  • 41.8 дБи
Шумовая температура антенныПри угле 10град.При угле 30 град
  • 45°К
  • 24°К
Уровень боковых лепестков
Прием Передача
1.5º < Ø < 20º 29 — 25 Log Ø dBi
20º < Ø < 26.3º — 3.5 dBi
26.3º < Ø < 48º 32 — 25 Log Ø dBi
48º < Ø < 180º — 10 dBi (среднее)
Кроссполяризационная развязкаВнутри контура 1 dBпо оси

VSWR



  • — 30 Дб
  • — 35 Дб
  • 1:3:1
Тип волноводных фланцев
  • WR75
Диапазон вращения
Азимут
  • ± 180°
Угол места
  • 0° до 90°
Поляризация
  • ± 95°
Электрические характеристики
RF Интерфейс
Передающий и приемный кабели
  • 2 RG-6 Коаксиальные кабели 10 м
Мощность передатчика (Tx) Power
  • 1 — 200 Вт
Диапазон передающих частот
  • 13.75 – 14.50 Ггц (Ku-диапазон)
Диапазон приемных частот
  • 10.95 – 12.75 Ггц (Ku-диапазон)
Двигатели
Электро-интерфейс
  • 24 VDC 10 A Макс
Скорость двигателей
Наведение по углу места
  • Переменная 2° /сек. (Тип.)
Наведение по азимуту
  • Переменная 6° /сек.  (Тип.)
Точная настройка по приемному сигналу
  • 0.2° /сек.
Условия эксплуатации
Ветер
  • 75 км/ч
Температура эксплуатации
  • -30°C дo 55°C
Предельно допустимые условия
Ветер в развернутом состоянии
  • 100 км/ч
Ветер при сложенном состоянии
  • 150 км/ч
Температура
  • -40°C дo 65°C
