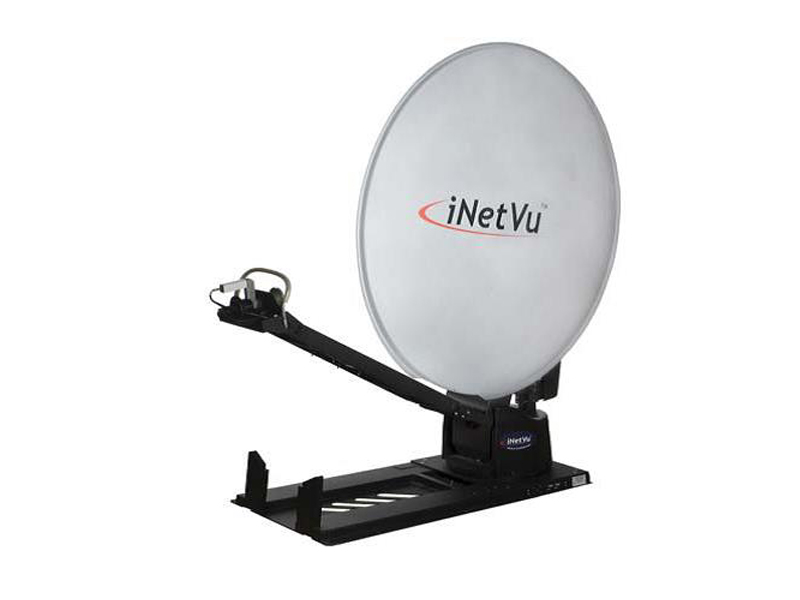

iNetVu 1800 Auto Deploy Antenna
Описание
Комплектация
Технические характеристики

Автоматизированная антенна, устанавливаемая на подвижном транспортном средстве. Работает  в Ku-зоне покрытия любого спутника.

Применение

Мобильный комплекс состоит из комплекта оборудования, позволяющего быстро, в течение нескольких минут, развернуть спутниковую станцию и организовать спутниковый канал связи, для двухстороннего обмена информацией. При использовании спутникового оборудования предоставляемого компанией «STEC.COM», являющейся оператором спутниковой сети, пользователь получает все виды сервиса доступные абонентам спутниковой сети.

  • антенная платформа;
  • контроллер управления антенной платформой iNetVu 7000;
  • GPS антенна
  • комплект соединительных кабелей.
Параметр Характеристики
Размеры основного шасси 1321 мм x 711 мм
Размеры в сложенном положении 2492 мм x 1887 мм x 671 мм
Вес 155 кг
Максимальная высота поднятой антенны 2484 мм
 Однолепестковая Antenna  Patriot, Model TX-INT180
Геометрия платформы 3-х осевая, с переменной скоростью вращения двигателей приводов (Угла места, Азимута и Поляризации)
Поляризация Настраиваемая
Точность компаса ± 2°
Точность инклиномера ± 0.2°
Усиление антенны на передачу 47,0 дБи
Усиление антенны на прием 45,0 / 45,3 дБи
Шумовая температура антенныПри угле 10град.

При угле 30 град

55ОК50ОК
Уровень боковых лепестков
Прием Передача
1º < Ø < 20º 29 — 25 Log Ø dBi
20º < Ø < 26.3º — 3.5 dBi
26.3º < Ø < 48º 32 — 25 Log Ø dBi
48º < Ø — 10 dBi (averaged)
Кроссполяризационная развязкаВнутри контура 1 dBВне Оси

VSWR

— 22 Дб- 26 Дб- 30 Дб- 30 Дб

1:3:1

Тип волноводных фланцев WR75
Диапазон вращения
Азимут 360° с перекрытием секторов 200°
Угол места 0° дo 80°
Поляризация От -90° до +90°
Электрические характеристики
RF Интерфейс
Передающий и приемный кабели 2 RG-6 Коаксиальные кабели 10 мОпционно до 75 м
Мощность передатчика (Tx) Power 1 — 200 Вт
Диапазон передающих частот 13.75 – 14.50 ГГц (Ku-диапазон)
Диапазон приемных частот 10.95 – 12.75 ГГц (Ku-диапазон)
Двигатели
Электро-интерфейс 12 В DC 15 A Mакс
Скорость двигателей
Наведение по углу места Переменная 2° /сек. (Тип.)
Наведение по азимуту Переменная 15° /сек. (Макс.), 10° /сек. (Тип.)
Точная настройка по приемному сигналу 0.1° /сек.
Условия эксплуатации
Ветер 72 км/ч
Температура эксплуатации -32°C дo 55°C
Предельно допустимые условия
Ветер при работе 112 км/ч
Ветер при сложенном состоянии 225 км/ч
Температура -40°C дo 65°C



Технические характеристики контроллера iNetVu 7000



Параметр Характеристики
Размеры 17.1  x 11” x 2” (27мм x 16мм x 4 мм)
Вес 4.5кг
Диапазон рабочих температур 0°C до 50°C
Выход  Угол места 12VDC, 12 A (Mакс.)
Выход Азимут 12VDC, 12 A (Макс.)
Выход Поляризация 12VDC, 3 A (Mакс.)
Напряжение питания, макс. Ток  AC 2.2A     220В   (47-63)Гц
Потребление в пассивном режиме 12VDC @ 500 мА
Коннектор датчиков двигателя 9  AMP соединение
Сигнальный вход Разъем DB26
GPS коннектор SMA (версия  A)
Rx,Tx коннектор тип F RG-6
PC Интерфейс USB or DB9 Serial ConnectorСетевой интерфейс RG-45WEB интерфейс
Интерфейс управления с передней панели Клавиатура для автоматического и ручного управления с ЖК дисплеем
Спецификация DVB-S (S2) Тюнера
Диапазон частот на входе 950-2150 МГц
Входной динамический диапазон -75dBm – 25dBm
Импеданс Вх/Вых 75 Ом
Символьная скорость 1- 45 Mс/сек
Уровень шума 6дБ (Тип)
Возвратные потери 10дБ (Тип)
Интермодуляционные продукты третьего порядка 40 dBc/Hz
Уровень Фазовых шумов -84 dBc/Hz (10KHz)
-105dBc/Hz (100kHz)
Потребляемая мощность 300 Вт
