iNetVu ACFLY 1200
Описание
Комплектация
Технические характеристики

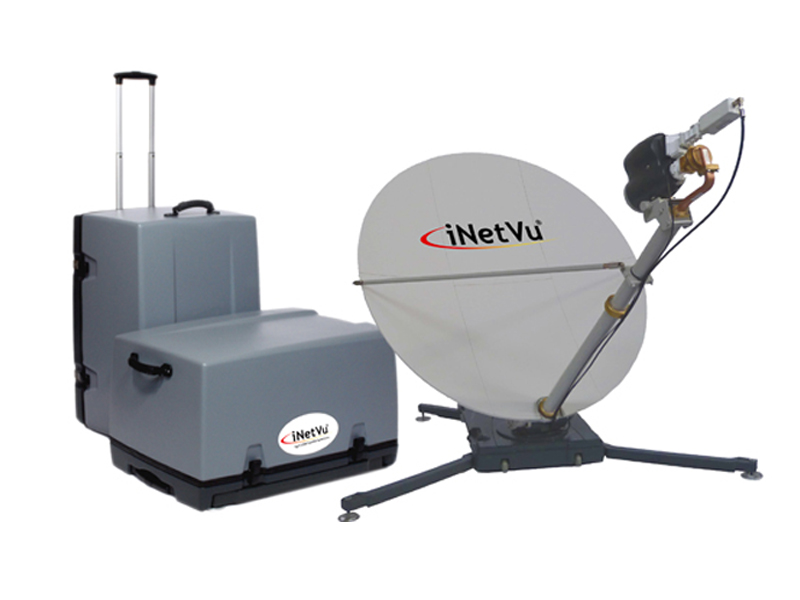

Переносная автоматизированная антенная система, с 6-ти сегментной антенной из углеродного волокна . Время установки одним человеком  менее 10 минут . Работает  в Ku-зоне покрытия любого спутника.

Применение

 Переносная автоматизированная антенная система состоит из комплекта оборудования, позволяющего быстро, в течение нескольких минут, развернуть спутниковую станцию и организовать спутниковый канал связи, для двухстороннего обмена информацией. При использовании спутникового оборудования предоставляемого компанией «STEC.COM», являющейся оператором спутниковой сети, пользователь получает все виды сервиса доступные абонентам спутниковой сети.



  • антенная платформа;
  • контроллер управления антенной платформой iNetVu 7024;
  • GPS антенна
  • комплект соединительных кабелей.
Параметр Характеристики
Размеры основного шасси
  • 48.5 см x 71 см x 39 см
Размеры 3U  стойки включая контроллер 7024
  • 48.5 см x 71см x 39 cm
 Общий вес
  • 64 кг (32+32)
Геометрия платформы
  • 3-х осевая, с переменной скоростью вращения двигателей приводов(Угла места, азимута и поляризации)
Поляризация
  • Настраиваемая
Усиление антенны на передачу
  • 43,5 дБи
Усиление антенны на прием
  • 41.5 дБи
Шумовая температура антенныПри угле 10град.При угле 30 град
  • 45ОК
  • 24ОК
Уровень боковых лепестков
Прием Передача
1º < Ø < 20º 29 — 25 Log Ø dBi
20º < Ø < 26.3º — 3.5 dBi
26.3º < Ø < 48º 32 — 25 Log Ø dBi
48º < Ø — 10 dBi (среднее)
Кроссполяризационная развязкаВнутри контура 1 dBВне Оси

VSWR



  • — 25 Дб                    — 30 Дб
  • — 30 Дб                    — 35 Дб
  • 1:3:1
Тип волноводных фланцев
  • WR75
Диапазон вращения
Азимут
  • 360° с перекрытием секторов 200°
Угол места
  • 5° до 90°
Поляризация
  • От -95° до +95°
Электрические характеристики
RF Интерфейс
Передающий и приемный кабели
  • 2 RG-6 Коаксиальные кабели 10 м
  • Опционно до 75 м
Мощность передатчика (Tx) Power
  • 1 — 200 Вт
Диапазон передающих частот
  • 13.75 – 14.50 Ггц (Ku-диапазон)
Диапазон приемных частот
  • 10.95 – 12.75 Ггц (Ku-диапазон)
Двигатели
Электро-интерфейс
  • 24 VDC 5 A Макс
Скорость двигателей
Наведение по углу места
  • Переменная 2° /сек. (Тип.)
Наведение по азимуту
  • Переменная 5° /сек.  (Тип.)
Точная настройка по приемному сигналу
  • 0.1° /сек.
Условия эксплуатации
Ветер
  • 50 км/ч
Температура эксплуатации
  • -32°C дo 55°C
Предельно допустимые условия
Ветер в развернутом состоянии
  • 112 км/ч
Ветер при сложенном состоянии
  • 225 км/ч
Температура
  • -40°C дo 65°C



Технические характеристики контроллера iNetVu 7024



Параметр Характеристики
Размеры
  • 17.1 x 11” x 2” (27cm x 16cm x 4 cm)
Вес
  • 4.5кг
Диапазон рабочих температур
  • 0°C до 50°C
Выход  Угол места
  • 12ВDC, 12 A (Макс.)
Выход Азимут
  • 12ВDC, 12 A (Макс.)
Выход Поляризация
  • 12ВDC, 3 A (Макс.)
Напряжение питания, макс. Ток  AC
  • 2.2A     220В   (47-63)Гц
Потребление в пассивном режиме
  • 12ВVDC @ 500 мA
Коннектор датчиков двигателя
  • 9  AMP
Сигнальный вход
  • Разъем DB26
GPS коннектор
  • SMA (версия A)
Rx,Tx коннектор
  • Tип  F RG-6
PC Интерфейс
  • USB или DB9 последовательное соединение
  • Сетевой интерфейс RG-45
  • WEB интерфейс
Интерфейс управления с передней панели
  • Клавиатура для автоматического
  • и ручного управления с ЖК дисплеем
Спецификация DVB-S (S2) Тюнера
Диапазон частот на входе
  • 950-2150 МГц
Входной динамический диапазон
  • -75 дБм – 25 дБм
Импеданс Вх/Вых
  • 75 Ом
Символьная скорость
  • 1- 45 Mс/c
Уровень шума
  • 6дБ (Тип)
Возвратные потери
  • 10дБ (Тип)
Интермодуляционные продукты третьего порядка
  • 40 дБн/Гц
Уровень Фазовых шумов
  • -84 дБн/Гц (10KГц)
  • -105 дБн/Гц (100kГц)
Потребляемая мощность
  • 300 Вт
