iNetVu FLY-1201
Описание
Комплектация
Технические характеристики

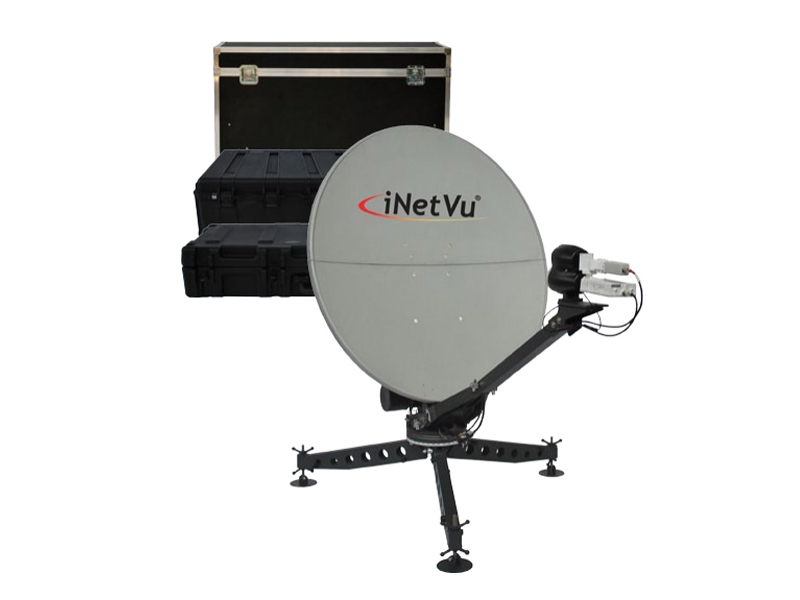

Переносная автоматизированная антенная система iNetVu® FLY-1201  Ku- диапазона  с 2-х сегментным зеркалом из стекловолокна.  Антенная система имеет опцию с 1-сегментным, либо 4-х сегментным карбоновым зеркалом. Время развертывания антенной системы одним человеком   составляет менее 15 минут.  Антенная система  работает в Ku-диапазоне покрытия  любого космического аппарата.

Применение

 Переносная автоматизированная антенная система iNetVu® FLY-1201  Ku- диапазона  позволяет  быстро, в течение нескольких минут, развернуть спутниковую станцию и организовать спутниковый канал связи, для двухстороннего обмена информацией. Применяется для: МЧС, вооруженных сил,  предприятий нефти и газа, добывающей промышленности, строительства, геологоразведки, организации удаленного мобильного офиса и  аварийных служб.

  • 4 кейса для хранения и транспортировки;
  • антенная платформа;
  • контроллер управления антенной платформой iNetVu 7024;
  • GPS антенна;
  • комплект соединительных кабелей.
Параметр Характеристики
Размеры кейса с зеркалом
  • 130 см x 29.5 см x 75 см
Размеры кейса с облучателем
  • 20.6 см x 55.2 см x 24.7 см
Размеры кейса с триподом
  • 95 см x 69 см x 37 см
Размеры кейса-стойки
  • 6U
 Общий вес
  • 128 кг (4 кейса: 33.5+20.5+42+32)
Геометрия платформы
  • 3-х осевая, с переменной скоростью вращения двигателей приводов (Угла места, азимута и поляризации)
Поляризация
  • Настраиваемая
Усиление антенны на передачу
  • 43.3 дБи
Усиление антенны на прием
  • 41.8 дБи
Шумовая температура антенныПри угле 10град.

При угле 30 град

  • 45 °К
  • 24 °К
Уровень боковых лепестков
Угол Ø Co-Pol, дБи
1.5º < Ø < 20º 29 — 25 Log Ø
20º < Ø < 26.3º — 3.5
26.3º < Ø < 48º 32 — 25 Log Ø
48º < Ø < 180º — 10
Кроссполяризационная развязка

Внутри контура 1 dB

На Оси

КСВН



  • >30 Дб
  • >35 Дб
  • 1:3:1
Тип волноводных фланцев
  • WR75
Диапазон вращения
Азимут
  • ± 180°
Угол места
  • 5° ÷ 90°
Поляризация
  • ± 95°
Электрические характеристики
RF Интерфейс
Передающий и приемный кабели
  • 2 RG-6 Коаксиальные кабели 10 м
  • Опционно до 75 м
Мощность передатчика (Tx) Power
  • 1 — 200 Вт
Диапазон передающих частот
  • 13.75 – 14.50 Ггц (Ku-диапазон)
Диапазон приемных частот
  • 10.95 – 12.75 Ггц (Ku-диапазон)
Двигатели
Электро-интерфейс
  • 24 VDC 5 A Макс
Скорость двигателей
Наведение по углу места
  • Переменная 2° /сек. (Тип.)
Наведение по азимуту
  • Переменная 5° /сек.  (Тип.)
Точная настройка по приемному сигналу
  • 0.2° /сек.
Условия эксплуатации
Ветер в развернутом состоянии
  • 48 км/ч (без балласта на якорях)
  • 72 км/ч (с балластом на якорях)
Температура эксплуатации
  • -30°C дo 55°C
Предельно допустимые условия эксплуатации
Ветер в развернутом состоянии
  • 145 км/ч
Температура эксплуатации
  • -40°C дo 65°C



Технические характеристики контроллера iNetVu 7024





Параметр Характеристики
Размеры
  • 17.1 x 11” x 2” (27cm x 16cm x 4 cm)
Вес
  • 4.5кг
Диапазон рабочих температур
  • 0°C до 50°C
Выход  Угол места
  • 12ВDC, 12 A (Макс.)
Выход Азимут
  • 12ВDC, 12 A (Макс.)
Выход Поляризация
  • 12ВDC, 3 A (Макс.)
Напряжение питания, макс. Ток  AC
  • 2.2A     220В   (47-63)Гц
Потребление в пассивном режиме
  • 12ВVDC @ 500 мA
Коннектор датчиков двигателя
  • 9  AMP
Сигнальный вход
  • Разъем DB26
GPS коннектор
  • SMA (версия A)
Rx,Tx коннектор
  • Tип  F RG-6
PC Интерфейс
  • USB или DB9 последовательное соединение
  • Сетевой интерфейс RG-45
  • WEB интерфейс
Интерфейс управления с переднейпанели
  • Клавиатура для автоматического

и ручного управления с ЖК дисплеем

Спецификация DVB-S (S2) Тюнера
Диапазон частот на входе
  • 950-2150 МГц
Входной динамический диапазон
  • -75 дБм – 25 дБм
Импеданс Вх/Вых
  • 75 Ом
Символьная скорость
  • 1- 45 Mс/c
Уровень шума
  • 6дБ (Тип)
Возвратные потери
  • 10дБ (Тип)
Интермодуляционные продуктытретьего порядка
  • 40 дБн/Гц
Уровень Фазовых шумов
  • -84 дБн/Гц (10KГц)
  • -105 дБн/Гц (100kГц)
Потребляемая мощность
  • 300 Вт
