Iridium 9602
Описание
Технические характеристики

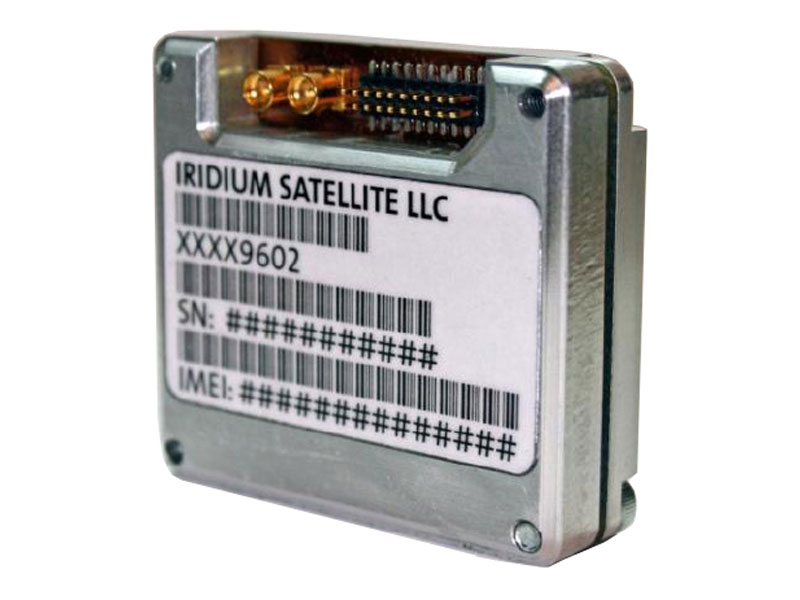

SBD Iridium 9602 — представляет собой единый спутниковый модуль с разъемами под антенну Iridium и антенный разъем ввода/вывода сигнала GPS, предоставляющие удобство использования одной комбинированной антенны L-диапазона Iridium/GPS, а также 20-ти контактным разъемом, предусматривающим интерфейс ввода питания, последовательный 9-ти контактный порт RS-232, контрольная линия включения/выключения питания, вывод доступности сети.

Разработчиком должны быть реализованы все остальные функции на аппаратном уровне, такие как:

  • Управляющий логикой микроконтроллер
  • Цифровые и аналоговые входы
  • Цифровые и аналоговые выходы
SBD модем Iridium 9602 не имеет специального разъема SIM карты Иридиум и не требует ее установки.
Параметр Характеристики
Зона покрытия Глобальная
Радиочастотный интерфейс: Диапазон частот: 1616 — 1626.5 МГц
Дуплексный метод: TDD (Time Domain Duplex)
Стабильность генератора: ± 1.5 ppm
Входнойвыходной импенданс: 50 Ом
Метод мультиплексирования: TDMA/FDMA
Поддерживаемые функции: Передача данных пакетами небольшого размера
Поддерживаемые Iridium сервисы: Short Burst Data (SBD)
Размер сообщения на передачу:
Размер сообщения на прием:
до 340 байт
до 270 байт
Интерфейс 20-ти контактный разъем
Возможность подключения внешней антенны: MMCX female (Iridium)
MMCX female (GPS)
Управление AT команды
Питание: Сила тока в режиме ожидания (средняя): 45 мA
Сила тока в режиме ожидания (пиковая): 195 мA
Сила тока в режиме передачи (средняя): 190 мA
Сила тока в режиме передачи (пиковая): 1,5 A
Сила тока в режиме приема (средняя): 45 мA
Сила тока в режиме приема (пиковая): 195 мA
Передача SBD сообщения (средняя сила тока)- 190мА
Передача SBD сообщения (средняя потребляемая мощность) — 1 Вт
Диапазон температур эксплуатации — 40 °С — +85 °С
Габаритные размеры (В х Ш х Д) мм 13 х 45 х 41
Вес нетто, гр. 30
