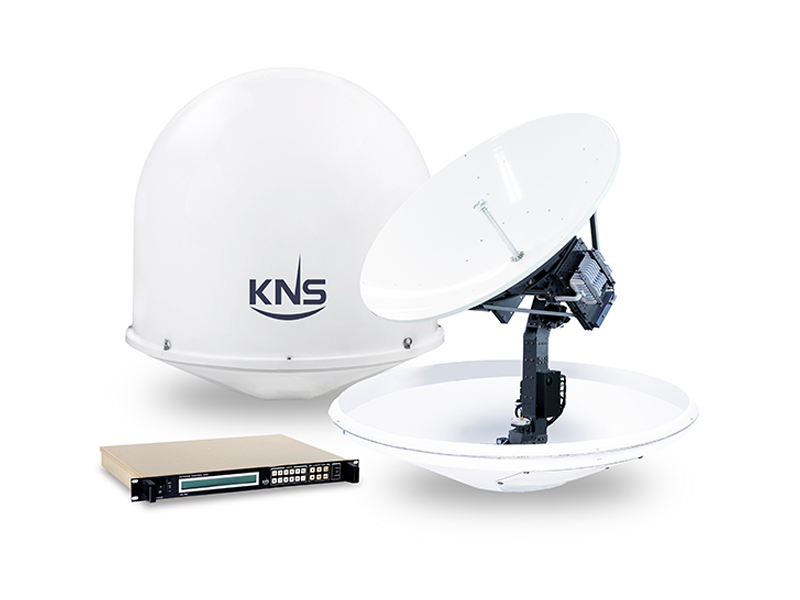

KNS Supertrack Z15MK2

Гиростабилизированные спутниковые антенны KNS Ku-диапазона предназначены для организации двусторонней широкополосной спутниковой связи на судах.

Технические характеристики
Параметр Z15
Диаметр зеркала 150cm (60”)
Размер обтекателя 212cm (D) x 206cm (H)
Вес антенны 250kg
ЭИИМ TX 45.1dBi @ 14.25GHzRX 44.0dBi @ 12.5GHz
Рабочая платформа 3-Axis
Поляризация Cross-co pol
Диапазон  Кu  приём 13.75-14.50 GHz
Диапазон  Кu  передача 10.70-12.75 GHz
G/T 22.89 dB/K (in Radome)@ 30deg. Elevation angle

and 12.5GHz, Clear Sky

BUC 4W / 6W / 8W / 16W (optional)
Допустимый угол  элевации -20° to +110°
Качка судна (продольная, поперечная, рыскание) ±24° at 8-12sec±14° at 6-12sec

±8° at 15-20sec

Стабильность ±0.2
Размер  контроллера  антенны 19” Rack 1U size
Вход Гирокомпаса NMEA,Synchro, Step by Step
Питание TX : 48V DC, 3.2A· Antenna : 100 ~ 240V AC,

50/60Hz, 4.2A max
