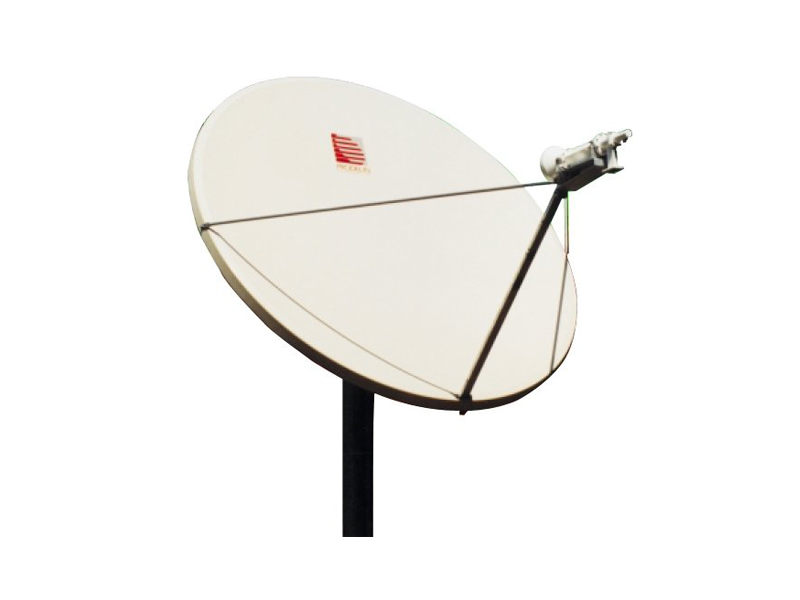

Prodelin 2.4 м
Описание
Технические характеристики

Спутниковая антенна — зеркальная антенна для приёма (или передачи) сигнала с искусственного спутника Земли или размещенная на спутнике.

Самыми распространёнными спутниковыми антеннами являются параболические антенны (их обычно и называют спутниковыми). Спутниковые антенны имеют различные типы и размеры. Наиболее часто в мире подобные антенны используются для приёма и передачи программ спутникового телевидения и радио, а также соединения с Интернетом.

Существует 2 основных вида параболических антенн — прямофокусные и офсетные.



Параметр Характеристики
Эффективная апертура
  • 2.4 метра
Рабочий диапазон частот на передачу
  • 13.75 – 14.5 ГГц
Рабочий диапазон частот на прием
  • 10.95 – 12.75 ГГц
Тип поляризации
  • Линейная, ортогональная
Коэффициент усиления на передачу
  • 49.2 dBi
Коэффициент усиления на прием
  • 47.6 dBi
Ширина диаграммы направленности (по уровню -3 dB). На передачу
  • 0.6°
Ширина диаграммы направленности (по уровню -3 dB). На прием
  • 0.7°
Шумовая температура антенны
  • 10°    —   42°К
  • 20°    —   32°К
  • 30°    —   28°К
КСВ тракт передачи
  • 1.3 : 1
КСВ тракт приема
  • 1.3 :1
Интерфейсы
  • Волноводный фланец WR-75
Диапазон настройки по углу места
  • 5° — 90°, точная подстройка
Диапазон настройки по азимуту
  • 360°, ±45° точной подстройки
Допустимая ветровая нагрузка
  • Рабочий режим до 80 км/ч
  • Максимальный до 201 км/ч
Диапазон рабочих температур
  • -50°С до +80°
Угол офсета
  • 22.3°
Допустимый вес BUC + LNB
  • 10 кг максимум
Масса-габаритные показатели
  • 174 кг.
