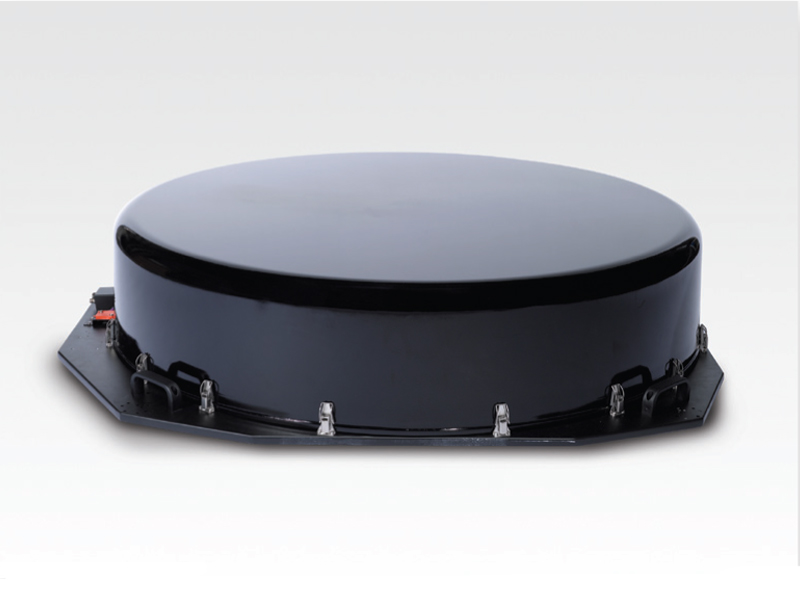

Raysat E-7000
Описание
Комплектация
Технические характеристики

Двунаправленная антенная система, работающая в движении. Высокие коэффициенты усиления. Возможность работы по углу места 0-90°. Возможность работы с любым внешним стандартным передатчиком Ku-диапазона.

Применение

Для организации двунаправленной спутниковой связи (ПД, ВКС, ТС и т.п. ) в движении. Данная высокопроизводительная антенная система может использоваться на различном автотранспорте (автомобили, автобусы, грузовики), на поездах; отличается высоким коэффициентом усиления на передачу.

  • Внешняя антенна
  • Контроллер управления антенной
  • Комплект соединительных кабелей
Параметр Характеристики
Электрические характеристики
Частотный диапазон:прием

передача

10.95 — 12.75 ГГц14.0 – 14.5 ГГц
Поляризация линейная (автоматическая настройка)
Усиление:прием

передача

35 дБи

36 дБи

Коэффициент добротности 13.0 дБ/ºK
Эффективная изотропно излучаемая мощность 52 дБВт
Кроссполяризационная развязка > 25 дБ
Диапазон промежуточных частот (вход) 950 — 1450 MГц
Диапазон промежуточных частот (выход) 950 — 1450 MГц
Напряжения питания DC 12-24В, AC 110-220В (ант)
Потребляемая мощность 250 Вт (ант.) + 10Вт (IDU) (без передатчика)
Передатчик до 40Вт
Электрические интерфейсы
Разъем Tx (передача) WR75
Разъем Rx (прием) TNC
Производительность
Диапазон и режим работы по углу места Автоматическая настройка,0° — 90°
Диапазон и режим работы по азимуту Автоматическая настройка, 360°
Скорость вращения по азимуту 150°/с
Диапазон и режим изменения поляризации Автоматическая настройка,от -180º до +180º
Скорость начального наведения на спутник <12 с
Скорость повторного наведения на спутник <5 с (если продолжительность блокады спутника <20 мин)
Точность наведения по азимуту 0.2°@ 60°/с, 360°/с2
Точность наведения по углу места 0.9° @ 45°/с, 180°/с2
Условия эксплуатации
Температурный режим от -40º до +70ºC (от -40º до + 158ºF)
Относительная влажность до 95%
Наземная скорость до 350 км/ч
Габариты и вес
Габариты антенны 130Д  (170 включая BUC) x 130 Ш x 30 В см
Вес антенны 50кг
Габариты контроллера 1U 19”
Вес контроллера 6кг
