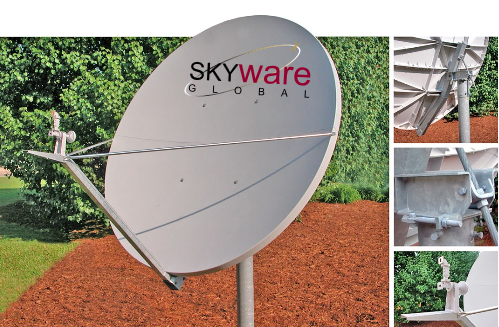

SkyWare Global 2.4 м
Описание
Комплектация
Технические характеристики

Спутниковая антенна — зеркальная антенна для приёма (или передачи) сигнала с искусственного спутника Земли или размещенная на спутнике.

Самыми распространёнными спутниковыми антеннами являются параболические антенны (их обычно и называют спутниковыми). Спутниковые антенны имеют различные типы и размеры. Наиболее часто в мире подобные антенны используются для приёма и передачи программ спутникового телевидения и радио, а также соединения с Интернетом.

Существует 2 основных вида параболических антенн — прямофокусные и офсетные.

Применение

Данные антенны применяют для фиксированной спутниковой связи VSAT.

  • Рефлектор (Зеркало)
  • ОПУ
  • Облучатель (ортомод-конвертор)
  • Комплект штанг / тяг
  • Крепеж
Параметр Характеристики
Эффективная апертура
  • 2.4 метра
Рабочий диапазон частот на передачу
  • 13.75 – 14.5 ГГц
Рабочий диапазон частот на прием
  • 10.7 – 12.75 ГГц
Тип поляризации
  • Линейная, ортогональная
Коэффициент усиления на передачу
  • 48.9 dBi на частоте 14.3 ГГц
Коэффициент усиления на прием
  • 47.4 dBi на частоте 12.0 ГГц
Ширина диаграммы направленности (по уровню -3 dB). На передачу
  • 0.59° на частоте 14.3 ГГц
Ширина диаграммы направленности (по уровню -3 dB). На прием
  • 0.71° на частоте 12.0 ГГц
Шумовая температура антенны
  • 10°    —   55°К
  • 20°    —   46°К
  • 30°    —   45°К
КСВ тракт передачи
  • 1.3 : 1
КСВ тракт приема
  • 1.5 :1
Интерфейсы
  • Волноводный фланец WR-75
Диапазон настройки по углу места
  • 10° — 90°, точная подстройка
Диапазон настройки по азимуту
  • 360°, ±12° точной подстройки
Допустимая ветровая нагрузка
  • Рабочий режим до 80 км/ч
  • Максимальный до 200 км/ч
Диапазон рабочих температур
  • -50°С до +80°
Угол офсета
  • 22.6°
Допустимый вес BUC + LNB
  • 11 кг максимум
Масса-габаритные показатели
  • Антенна 257×147х45 см, 170 кг
  • ОПУ 114×67х25 см,
  • ОМТ и облучатель 28×21х14 см



Опора NPMM
  • Высота трубы опоры NPMN 172,5см
  • Размер опоры NPMN  315×315 cм
  • Вес опоры NPMN 150 кг
