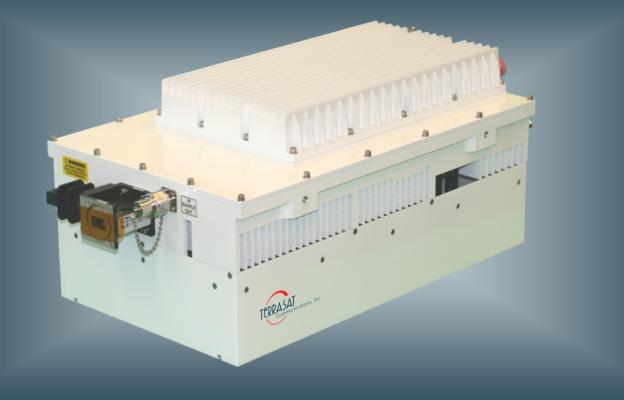

TerraSat IBUC 30 Вт
Описание
Комплектация
Технические характеристики

BUC (Block Up Converter) – Многофункциональное устройство, обеспечивающее перенос частоты диапазона L-band в диапазон Ku-band, а так же усиление поступающего от модема сигнала до необходимого уровня.

Применение

Данные BUC применяются для фиксированной спутниковой связи VSAT.

  • BUC
  • Уплотнительное кольцо для фланца волновода
  • Крепежные винты
Параметр Характеристики
Входные сигналы
  • Постоянное напряжение питания через байонетный разъем (12 или 32 пина – опционально)
  • IF-сигнал (L-band)
  • Опорный сигнал с частотой 10 МГц
Выходные сигналы
  • RF-сигнал (Ku-band)
Физический входной интерфейс
  • Разъем N-типа, 50 Ом
  • Разъем F-типа, 75 Ом (опция)
  • Разъем TNС-типа, 50 Ом (опция)
Физический выходной интерфейс
  • Волновод типа WR-75G, 50 Ом
Входные характеристики
  • Частоты 950 – 1450 МГц (Band 1 Standard Ku)
  • Частоты 950 – 1700 МГц (Band 2 Full Ku)
  • Частоты 950 – 1450 МГц (Band 3 Low Ku)
  • Входной импеданс 50 Ом, 75 Ом (опции)
  • КСВ     1.5:1 максимум
  • Входная мощность -55 … -20 dBm
Выходные характеристики
  • Частоты 14 – 14.5 ГГц        (Band 1 Standard Ku)
  • Частоты 13.75 – 14.5 ГГц   (Band 2 Full Ku)
  • Частоты 12.75 – 13.25 ГГц (Band 3 Low Ku)
  • Выходной импеданс 50 Ом
  • Выходная мощность 30 Вт
  • КСВ     1.5:1 максимум
Характеристики гетеродина
  • Частота 13.05 ГГц (Band 1)
  • Частота 12.8 ГГц   (Band 2)
  • Частота 11.8 ГГц   (Band 3)
Характеристики электропитания
  • Рабочее напряжение питания +48 В DC
  • Рабочее напряжение питания 100… 240 В  AC (опция)
  • Потребляемая мощность 380 Вт максимум
Размеры и вес
  • Д / Ш / В:   310 мм / 183 мм / 171 мм
  • Вес:  8.4 кг  (c питанием DC)
  • Вес:  8.62 кг (с питанием AC)
Дополнительная информация
  • Доступна схема резервирования передатчика 1:1
  • Крепеж на специальную раму
  • Сигнальные светодиоды
  • Интерфейсы управления (опции): FSK (через кабель Tx), RS232/485, Через ручной терминал (TCP/IP: HTTP, TELNET, SNMP)
