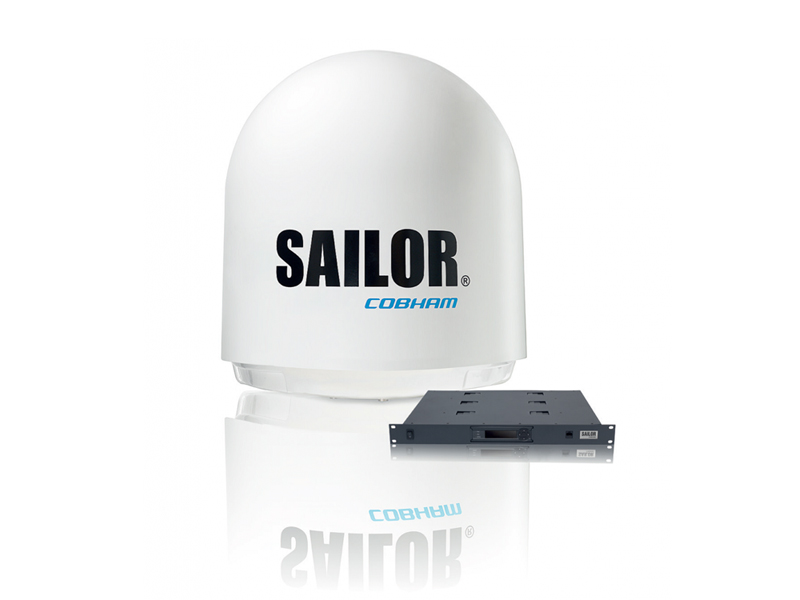

Thrane Sailor 900
Описание
Технические характеристики

Морские стабилизированные  спутниковые антенны Sailor  предназначены для организации  широкополосных  каналов  спутниковой  связи на судах.
Антенны совместимы со всеми спутниковыми модемами ведущих мировых производителей.

Параметр Значение
Диаметр зеркала 103 cm / 40.6”
Размер обтекателя Height: H 150 cm / 58.9”

Diameter: Ø 130 cm / 51.3”



Вес антенны Weight 126.5 Kgs. / 279 lbs.
Диапазон частот 10.70 to 12.75 GHz

13.75 to 14.50 GHz (extended)

ЭИИМ Tx 41.6 dBi typ. @ 14.25 GHz (excl. radome)

Rx 40.6 dBi typ. @ 11.70 GHz (excl. radome)

Рабочая платформа 3-axis (plus auto skew) stabilised tracking

antenna with integrated GPS

Поляризация Linear Cross or Co-Pol (selected by ACU)
Связь антенны с контроллером Single 50 Ω coax for Rx, Tx, ACU-ADU modem,

10 MHz reference and DC Power

G/T 19.9 dB/K typ. @ 12.75 GHz, at ≥30° elevation

and clear sky (incl. radome)

BUC 8W
Допустимый угол  элевации -25° to +125°
Размер  контроллера  антенны HxWxD: 4.4 x 48 x 33 cm
Допустимые параметры   качки Roll +/-30°, Pitch +/-15°, Yaw +/-10°, 15°/s and 15°/s2
Соответствии стандартам Sine: IEC 60945 (8.7.2), DNV A, MIL-STD-167-1

(5.1.3.3.5). Random: Cobham Maritime 1.1 g rms; MIL-STD-810F 516.5 (Proc. II), IEC EN 60721-4-6

Питание 20 — 32 VDC (Start up voltage: 22 VDC guaranteed) 370 W peak, 175 W typical
