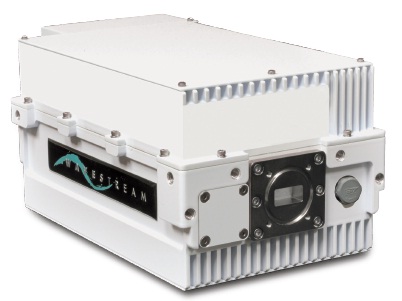

Wavestream MBB-KUS (E) 025
Описание
Комплектация
Технические характеристики

BUC (Block Up Converter) – Многофункциональное устройство, обеспечивающее перенос частоты диапазона L-band в диапазон Ku-band, а так же усиление поступающего от модема сигнала до необходимого уровня.

Применение

Данные BUC применяются для фиксированной спутниковой связи VSAT.

  • BUC
  • Уплотнительное кольцо для фланца волновода
  • Крепежные винты
Параметр Характеристики
Входные сигналы
  • Постоянное напряжение питания через байонетный разъем (12 или 32 пина) — опционально
  • IF-сигнал (L-band)
  • Опорный сигнал с частотой 10 МГц
Выходные сигналы
  • RF-сигнал (Ku-band)
Физический входной интерфейс
  • Разъем N-типа, 50 Ом
Физический выходной интерфейс
  • Волновод типа WR-75G, 50 Ом
Входные характеристики
  • Частоты 950 – 1450 МГц
  • Частоты 950 – 1700 МГц (расширенная опция)
  • Входной импеданс 50 Ом
  • КСВ     2:1 максимум
Выходные характеристики
  • Частоты 14 – 14.5 ГГц
  • Частоты 13.75 – 14.5 ГГц (расширенная опция)
  • Выходной импеданс 50 Ом
  • Выходная мощность 25 Вт
  • КСВ     1.25:1 максимум
Характеристики гетеродина
  • Частота 13.05 ГГц
  • Частота 12.8 ГГц (расширенная версия)
Характеристики электропитания
  • Рабочее напряжение питания +24 В, +28 В, +48 В DC (опция)
  • Потребляемая мощность 205 Вт максимум
Размеры и вес
  • Д / Ш / В:   262 мм / 138 мм / 115 мм
  • Вес:  4.54 кг
Дополнительная информация
  • Доступна схема резервирования передатчика 1:1
  • Крепеж на специальную раму
  • Сигнальные светодиоды
  • Интерфейсы управления (опции): RS-232, Ethernet
