M2M (межмашинное взаимодействие, Machine-to-Machine) — общее название технологий, которые позволяют  различным устройствам обмениваться информацией друг с другом через систему коммуникаций. Это проводные и беспроводные системы датчиков, сенсоров, промышленных контроллеров и центрального сервера сбора и хранения данных, которые передают информацию от одного объекта к другому.

В М2М технологии  не последнюю  роль играют ее компоненты — беспроводные  и проводные соединения. Преимуществом беспроводных сетей является  возможность отслеживать мобильные ресурсы и объекты, когда прокладка  наземной инфраструктуры (кабелей) по тем или иным причинам невозможна, когда требуется экономия денежных средств на прокладке коммуникаций и поддержании их в рабочем состоянии.

СТЭККОМ в своей практике построения M2M беспроводных сетей использует самые перспективные технологии радиосвязи и стандартов  -  сотовые GSM-радиосети,  космические беспроводные сети  (Гонец, Iridium и Inmarsat) и радиосети системы TETRA.

ТЕХНОЛОГИЯ IRIDIUM

Iridium SBD (Short Burst Data) является простой и эффективной технологией для двухсторонней передачи коротких сообщений данных через сеть Iridium между M2M устройствами и/или центральным сервером сбора и хранения данных.

Элементами  Iridium SBD архитектуры являются – абонентский терминал с модемом Iridium,  спутниковая группировка,  подсистема SBD серверов, расположенных на наземной спутниковой станции сопряжения (Iridium Gateway),  сеть Интернет, низкоуровневое приложение и программное обеспечение центрального сервера.

Обобщенный принцип работы Iridium SBD: низкоуровневое программное обеспечение абонентского терминала формирует и посылает исходящее короткое сообщение (Mobile Originated SBD (MO-SBD)) через Iridium модем на спутниковую группировку. Спутник Iridium принимая сигнал,   транслирует его через межспутниковые каналы  связи группировки на ближайшую наземную станцию сопряжения (Iridium Gateway). Станция сопряжения авторизует принятое короткое сообщение и маршрутизирует его либо по наземным сетям  связи (Интернет или частной виртуальной сети), либо по спутниковому каналу до пункта назначения, где хранится для последующей обработки и визуализации в программном обеспечении центрального сервера.

Входящее короткое сообщение (Mobile Terminated SBD (MT-SBD)) формируется либо на спутниковом Iridium терминале, либо на центральном сервере и посылается на наземную станцию сопряжения Iridium Gateway через спутниковый канал Iridium или сеть Интернет соответственно.

Максимальный размер исходящего короткого сообщения MO-SBD составляет 1960 байт,  а максимальный размер входящего короткого сообщения MT-SBD – 1890  байт в зависимости от типа используемого Iridium модема.  Задержка  передачи, при доставке коротких  сообщений через глобальную сеть Iridium, колеблется от 5 секунд для сообщения из  нескольких десятков байт до примерно 20 секунд  при максимальной длине сообщения.

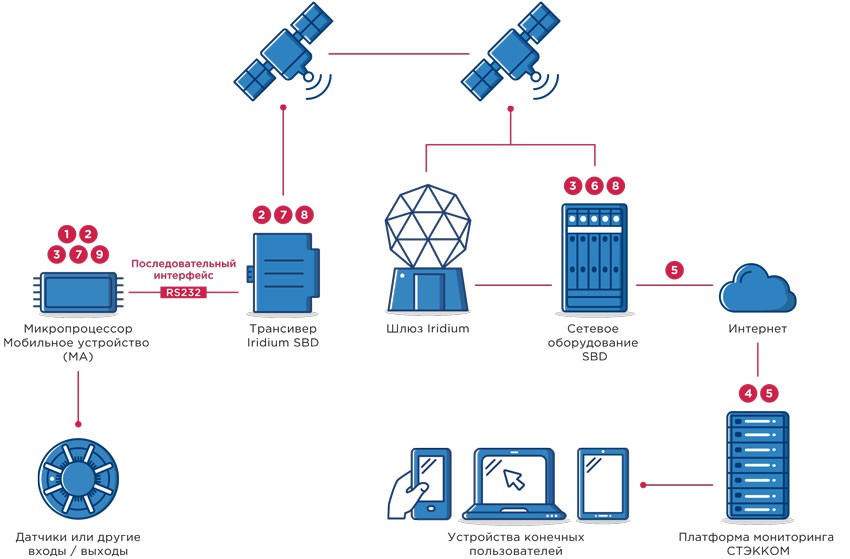

  1. MA загружает информационное сообщение MO-SBD в трансивер L-диапазона;
  2. MA передает в трансивер L-диапазона команду на передачу SBD-сообщения в шлюз Iridium;
  3. SBD-оборудование шлюза Iridium получает SBD-сообщение; посылает подтверждение в MA и создает IP-сообщение электронной почты с информационным SBD-сообщением в виде вложения к электронной почте; либо данные передаются через IP-сокет;
  4. Для последующей обработки сообщение MO-SBD передается в сервер электронной почты адресата или в сервер IP-сокета, управляемой СТЭККОМ;
  5. Информационное сообщение передается через электронную почту или IP-сокет в сервер шлюза Iridium хост-сервером компании СТЭККОМ;
  6. SBD-оборудование шлюза Iridium принимает сообщение MT-SBD и сохраняет его в базе данных; Шлюз Iridium передает предупредительный вызывной сигнал (Ring Alert) в трансивер, который информирует его об ожидающем обработки сообщении (сообщениях);
  7. MA инициирует выполнение «проверки почтового ящика», и сообщение MT-SBD загружается в трансивер L-диапазона;
  8. Трансивер L-диапазона передает в шлюз Iridium подтверждение доставка сообщения MT-SBD
  9. MA принимает сообщение MT-SBD из трансивера L-диапазона и затем обрабатывает его.

Примеры реализованных проектов:

yakutskoe

Трекинг сотрудников строительной компании

Оснащение спутниковыми трекерами и предоставление канала связи Иридиум для компании, занимающейся строительством инфраструктуры для энергетических объектов в условиях Крайнего Севера.

Подробнее

roshydromet

Контроль и управление автоматическими гидрометеостанциями

Оснащение модемами и организация каналов связи Иридиум для передачи телематических данных с метеорологических постов Северного и Среднесибирского УГМС.

Подробнее

emercom

Организация канала связи системы оповещения

Организация резервного спутникового канала связи системы экстренного оповещения.

Подробнее
