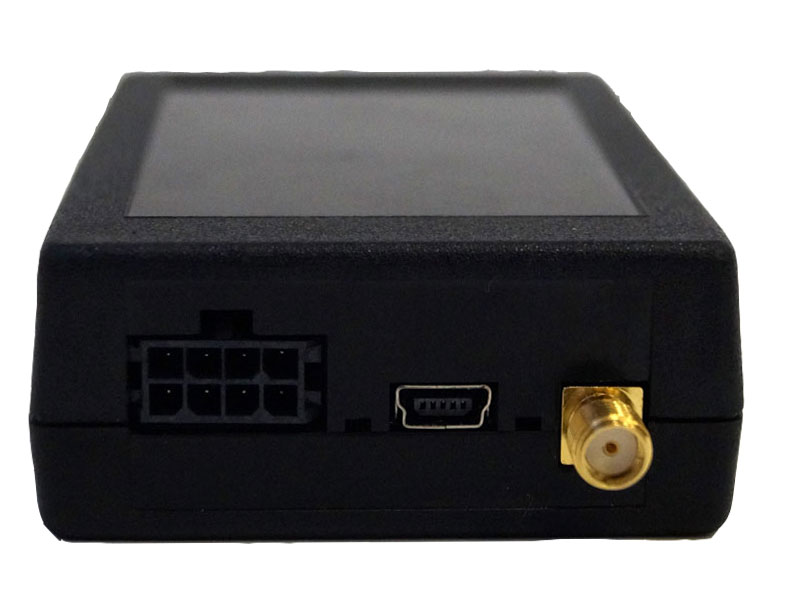

Внешний спутниковый модем SAT 9602 предназначен для передачи данных в сети Iridium в формате Short Burst Data (SBD) сообщений. Спутниковый модем содержит бортовой стабилизатор напряжения, RS-232 интерфейс, защиту при превышении напряжения питания, защиту от «переполюсовки» питания и защиту от импульсных скачков напряжения.
Модем подключается к оконечному оборудованию Заказчика с помощью стандартного прямого кабеля RS-232 (используется по умолчанию) и имеет внешние разъемы SMA-типа для подключения внешней Iridium антенны.
Дополнительно модем может оснащаться:
- интерфейсом RS485 (опциональное оснащение)
- интерфейсом USB (опциональное оснащение)
Установленные в спутниковом модеме светодиоды отображают состояние питания и статус сети Iridium.
Преимущества спутникового модема:
- Не требуется SIM-карта;
- Стандартный RS-232 интерфейс для подключения к оконечному оборудованию;
- SMA разъем для подключения внешней антенны;
- Рабочий диапазон температур: -40°С … +85°С;
- Компактный размер.
Применение
Системы слежения и мониторинга за подвижными объектами, нефтегазовый комплекс, электроэнергетика, строительство, службы спасения, морское судоходство, экомониторинг, построение систем автоматизации на удаленных стационарных объектах.
| Параметр | Характеристики |
| Зона покрытия | Глобальная |
| Стандарт связи | Iridium (L-диапазон: 1616—1626,5 МГц) |
| Антенна | Штатная Iridium, SMA разъем |
| Спутниковый модем Iridium | Iridium 9602 SBD |
| Интерфейс | RS-232 |
| Индикация | Светодиодная |
| Диапазон температур эксплуатации | Рабочие: -40°С ... +85°С |
| Максимальная длина сообщения к отправке/ для получению | 340 байт / 270 байт |
| Входное напряжение | 7… 32 B |
| Защита при превышении напряжения питания, В | 8…10 mA |
| Защита от «переполюсовки» питания | Есть |
| Защита от импульсных скачков напряжения, В | 600 |
| Пиковый ток потребления при напряжении 12В, мА | 280 |
| Аппаратные линии управления потоком | CTS, RTS |
| Интерфейс USB | Опционально |
| Интерфейс RS485 | Опционально |
| Габаритные размеры (ВхШхД), мм | 83,5 x 57,5 x 24 |
