Gilat AN-1850 / AN-7001

Описание

Комплектация

Технические характеристики

BUC (Block Up Converter) – Многофункциональное устройство, обеспечивающее перенос частоты диапазона L-band в диапазон Ku-band, а так же усиление поступающего от модема сигнала до необходимого уровня.

Применение

Данные BUC применяются для фиксированной спутниковой связи VSAT. Обе модели работают под управлением системы Gilat SkyEdge I, версия AN-7001 может работать под управлением системы Gilat SkyEdge II.

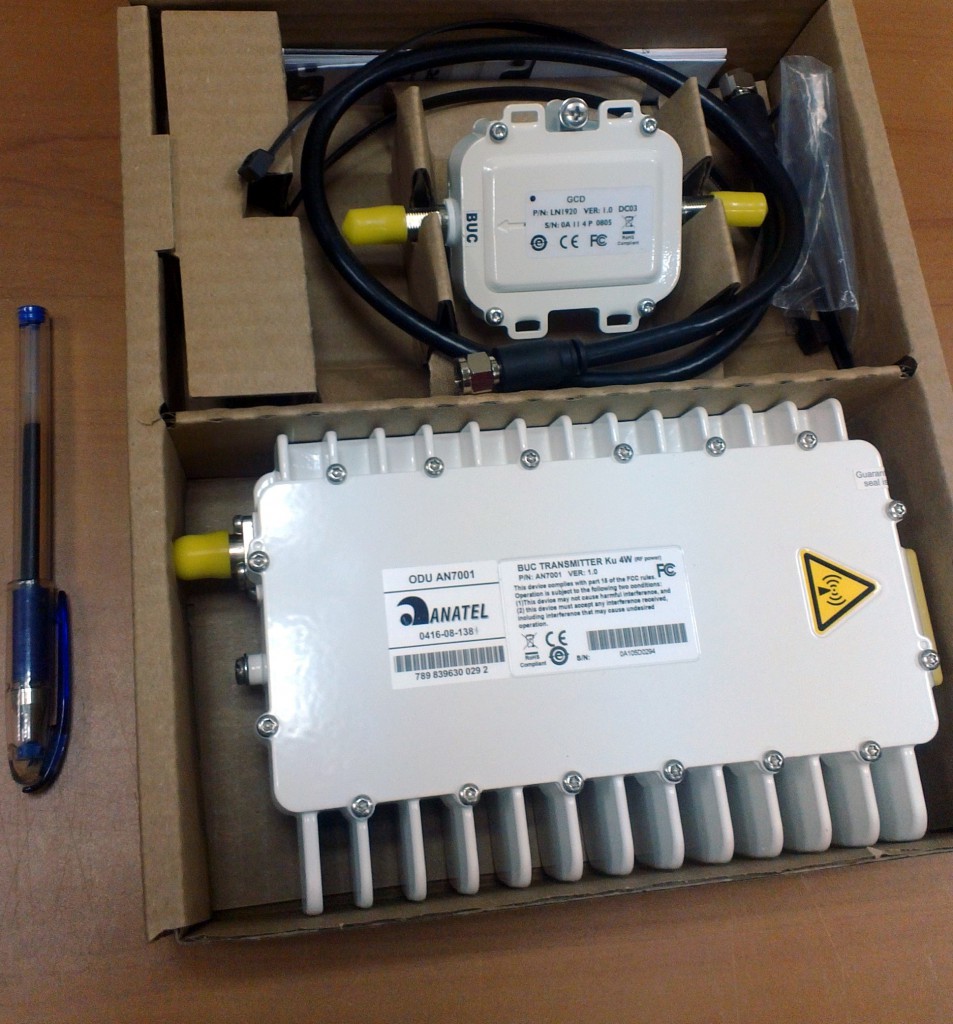

BUC
Уплотнительное кольцо для фланца волновода
Крепежные винты
Шестигранный ключ
Опорный генератор 10 МГц (GCD) – для AN-7001

Параметр	Характеристики
Входные сигналы	Постоянное напряжение питания IF-сигнал (L-band) Опорный сигнал с частотой 10 МГц (требуется для модели AN-7001)
Выходные сигналы	RF-сигнал (Ku-band)
Физический входной интерфейс	Разъем F-типа, 75 Ом
Физический выходной интерфейс	Волновод типа WR-75G, 50 Ом
Входные характеристики	Частоты 950 – 1450 МГц Входной импеданс 75 Ом Входная мощность +13 dBm максимум (для AN-7001) Входная мощность -25…-5 dBm (для AN-1850) КСВ 2:1 максимум
Выходные характеристики	Частоты 14 – 14.5 ГГц Выходной импеданс 50 Ом Выходная мощность 4 Вт КСВ 2.5:1 максимум
Характеристики гетеродина	Частота 13.05 ГГц
Характеристики электропитания	Питание подается через IF кабель Рабочий диапазон напряжений 13-26 В, DC Потребляемая мощность 33 Вт максимум (для AN-7001) Потребляемая мощность 28 Вт максимум (для AN-1850) Безопасное напряжение 0-30 В, DC
Размеры и вес	Д / Ш / В: 210мм / 140мм / 70мм (AN-7001) + GCD Д / Ш / В: 187мм / 119мм / 45мм (AN-1850) Вес: менее 2 кг. (для AN-7001) Вес: менее 1 кг. (для AN-1850)
Дополнительная информация	Возможен крепеж BUC на облучатель антенны. Модель AN-1850 работает в режиме насыщения (saturated) и предназначена для работы только под управлением SkyEdge I
