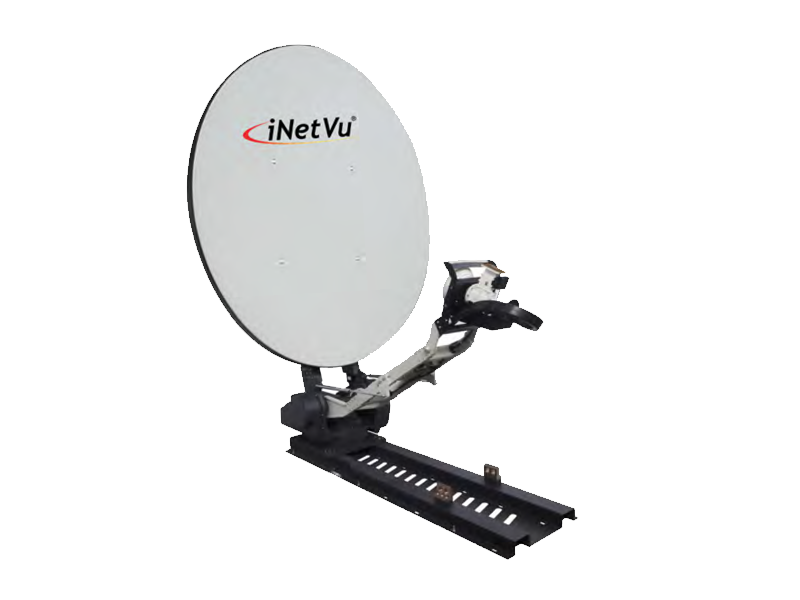

iNetVu 1801 Drive Away
Это оборудование ранее использовалось в проектах СТЭККОМ.
По вопросам наличия на складе, возможности поставки или подбора альтернативного варианта просьба связаться с нами.
Описание
Комплектация
Технические характеристики
Автоматизированная антенна, устанавливаемая на подвижном транспортном средстве. Работает в Ku-зоне покрытия любого спутника.
- антенная платформа;
- контроллер управления антенной платформой iNetVu 7000/7024/7715 (версия контроллера подбирает под условия использования);
- GPS/Глонасс антенна;
- комплект соединительных кабелей;
| Параметр | Значение |
| Механические характеристики | |
| Размер рефлектора | 1.8м |
| Материал рефлектора | SMC |
| Тип антенны | Прямофокусная, оффестная, цельная |
| Геометрия платформы | 3-х осевая, скоростью вращения двигателей приводов(угла места, азимута и поляризации) |
| Диапазон вращения | |
| Азимут | 360°, с перекрытием секторов ±200° |
| Угол места | 0° дo 90° |
| Поляризация | ± 95° |
| Скорость двигателей | |
| Наведение по углу места | 15°/сек |
| Наведение по азимуту | 6°/сек |
| Точная настройка по приемному сигналу | 0.1°/сек |
| Двигатели | |
| Электропитание | 24VDC 15A (Maкс) |
| Условия эксплуатации | |
| Ветер | до 21 м/с |
| Температура | -30°C дo 55°C |
| Предельно допустимые условия | |
| Ветер в развернутом виде | до 31 м/с (112 км/ч) |
| Ветер в сложенном виде | до 62 м/с (225 км/ч) |
| Температура | -40°C дo 65°C |
| Кабели | |
| Передающий и приемный кабели | 2шт коаксиальных кабеля RG-6 по 10 м |
| Кабель управления | 10 м |
| Массогабаритные характеристики | |
| Размеры в сложенном виде | Д 265 см * Ш 180 см * В 50 см |
| Полная масса платформы | 146 кг |
| Масса рефлектора с задней крышкой | 38 кг |
| РЧ характеристики | |
| Диапазон | Ku |
| Мощность передатчика | 1 — 200 Ватт |
| Усиление антенны на прием | 45,3 дБи |
| Усиление антенны на передача | 46,8 дБи |
| Шумовая температура антенны, при угле места | 10° — 43K, 20° — 28K, 30° — 23K |
| Уровень боковых лепестков, дБи | |
| 1º < Ø < 20º | 29 — 25 Log Ø |
| 20º < Ø < 26.3º | — 3.5 |
| 26.3º < Ø < 48º | 32 — 25 Log Ø |
| 48º < Ø < 180º | — 10 (средний) |
| Доступные версии контроллера | 7000/7024/7715 |
| Отгрузочные характеристики | |
| Габариты упаковки | |
| платформа | 228 см * 108 см * 75 см |
| рефлектор | 208 см * 206 см * 38 см |
| контроллер | 54 см * 44 см * 20 см |
| Вес в упаковке брутто | |
| платформа | 245 кг |
| рефлектор | 102 кг |
| контроллер | 7 кг |
