iNetVu ACFLY-1200 Fly Away
Это оборудование ранее использовалось в проектах СТЭККОМ.
По вопросам наличия на складе, возможности поставки или подбора альтернативного варианта просьба связаться с нами.
Описание
Комплектация
Технические характеристики

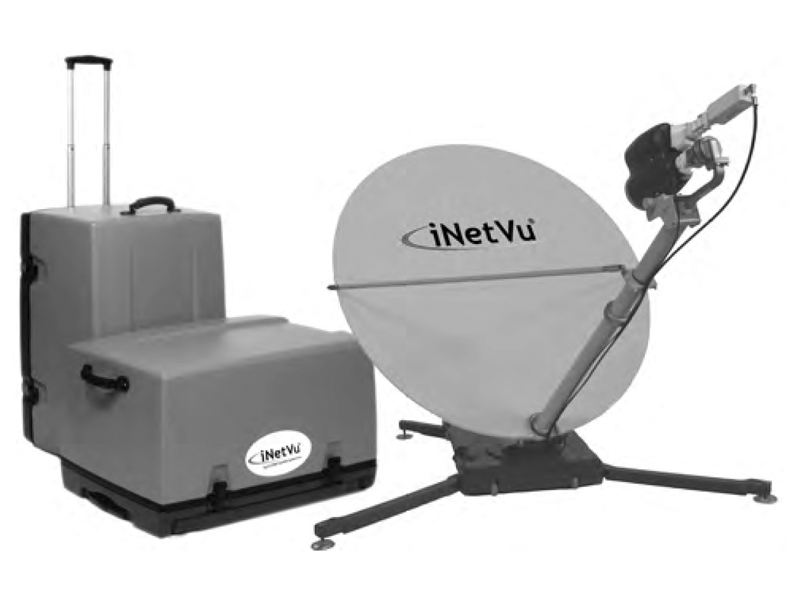

Переносная автоматизированная антенная система ACFLY-1200. Время установки одним человеком менее 10 минут. Работает в Ku-зоне покрытия любого спутника.
- 2 кейса
- антенная платформа;
- контроллер управления антенной платформой iNetVu 7024;
- GPS/Глонасс антенна
- комплект соединительных кабелей.
| Параметр | Значение |
| Механические характеристики | |
| Размер рефлектора | 1.2м |
| Материал рефлектора | Carbon fibre |
| Тип антенны | Прямофокусная, оффестная, цельная |
| Угол оффсета | 15° |
| Геометрия платформы | Угол места и азимут |
| Диапазон вращения | |
| Азимут | ± 180° |
| Угол места | 10° дo 90° |
| Поляризация | ± 95° |
| Скорость двигателей | |
| Наведение по углу места | 2°/сек |
| Наведение по азимуту | 6°/сек |
| Точная настройка по приемному сигналу | 0.1°/сек |
| Двигатели | |
| Электропитание | 24VDC 5A (Maкс) |
| Условия эксплуатации | |
| Ветер | |
| с пригрузами или якорями | до 14 м/с |
| Температура | -30°C дo 55°C |
| Предельно допустимые условия | |
| Ветер с пригрузами | до 40 м/с |
| Температура | -40°C дo 65°C |
| Кабели | |
| Передающий и приемный кабели | 2шт коаксиальных кабеля RG-6 по 10 м |
| Кабель управления | 10 м |
| РЧ характеристики | |
| Диапазон | Ku |
| Мощность передатчика | 1 — 200 Ватт |
| Усиление антенны на прием | 41,5 дБи |
| Усиление антенны на передача | 43,0 дБи |
| Шумовая температура антенны, при угле места | 10° — 45K, 30° — 24K |
| Уровень боковых лепестков, дБи | |
| 1º < Ø < 20º | 29 — 25 Log Ø |
| 20º < Ø < 26.3º | — 3.5 |
| 26.3º < Ø < 48º | 32 — 25 Log Ø |
| 48º < Ø < 180º | — 10 (средний) |
| Кроссполяризационная развязка | |
| Внутри контура 1 дБ | — 30 дБ |
| VSWR | 1:3:1 |
| Доступные версии контроллера | 7024 |
| Габариты кейсов | |
| Антенная платформа | 49см * 71 см * 39 см |
| Контролер | 49см * 71 см * 39 см |
| Вес кейсов | |
| Антенная платформа | 32 кг |
| Контролер | 32 кг |
