iNetVu FLY-1202 Fly Away
Это оборудование ранее использовалось в проектах СТЭККОМ.
По вопросам наличия на складе, возможности поставки или подбора альтернативного варианта просьба связаться с нами.
Описание
Комплектация
Технические характеристики

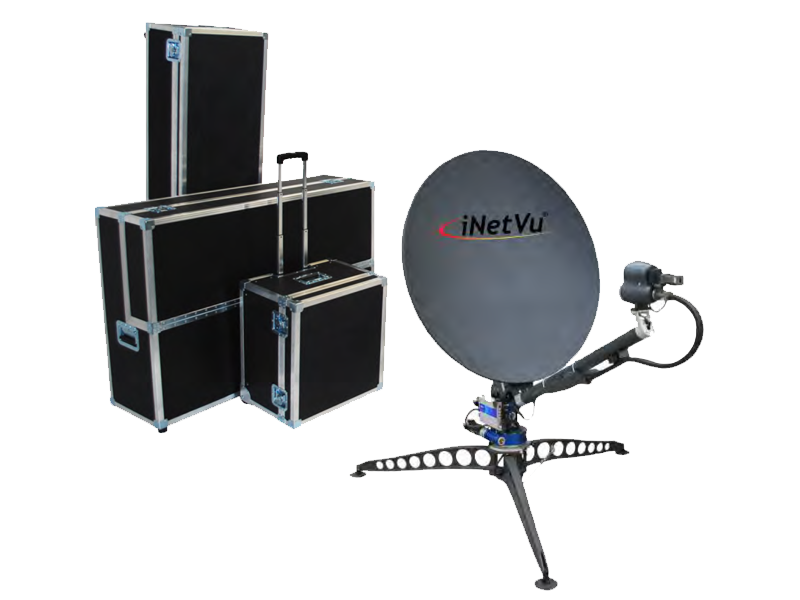

Переносная автоматизированная антенная система iNetVu® FLY-1202 Ku- диапазона с 2-х сегментным зеркалом из стекловолокна. Время развертывания антенной системы одним человеком составляет менее 15 минут. Антенная система работает в Ku-диапазоне покрытия любого космического аппарата.
- 3 кейса для хранения и транспортировки;
- антенная платформа;
- контроллер управления антенной платформой iNetVu 7024/7715;
- GPS/Глонасс антенна;
- комплект соединительных кабелей.
| Параметр | Значение |
| Механические характеристики | |
| Размер рефлектора | 1.2м |
| Материал рефлектора | Carbon fibre |
| Тип антенны | Прямофокусная, оффестная, 2-х сегментная |
| Угол оффсета | 16.97° |
| Геометрия платформы | Угол места и азимут |
| Диапазон вращения | |
| Азимут | ± 175° |
| Угол места | 5° дo 90° |
| Поляризация | ± 95° |
| Скорость двигателей | |
| Наведение по углу места | 2°/сек |
| Наведение по азимуту | 6°/сек |
| Точная настройка по приемному сигналу | 0.2°/сек |
| Двигатели | |
| Электропитание | 24VDC 8A (Maкс) |
| Условия эксплуатации | |
| Ветер | |
| без пригрузов или якорей | до 12 м/с |
| с пригрузами или якорями | до 20 м/с |
| Температура | -30°C дo 55°C |
| Предельно допустимые условия | |
| Ветер с пригрузами | до 40 м/с |
| Температура | -40°C дo 65°C |
| Кабели | |
| Передающий и приемный кабели | 2шт коаксиальных кабеля RG-6 по 10 м |
| Кабель управления | 10 м |
| РЧ характеристики | |
| Диапазон | Ku |
| Мощность передатчика | 1 — 40 Ватт |
| Усиление антенны на прием | 41,8 дБи |
| Усиление антенны на передача | 43,3 дБи |
| Шумовая температура антенны, при угле места | 10° — 45K, 30° — 24K |
| Уровень боковых лепестков, дБи | |
| 1º < Ø < 20º | 29 — 25 Log Ø |
| 20º < Ø < 26.3º | — 3.5 |
| 26.3º < Ø < 48º | 32 — 25 Log Ø |
| 48º < Ø < 180º | — 10 (средний) |
| Кроссполяризационная развязка | |
| Внутри контура 1 дБ | — 30 дБ |
| Вне Оси | |
| VSWR | 1:3:1 |
| Доступные версии контроллера | 7024/7715 |
| Габариты кейсов | |
| Трипод | 170 см * 51 см * 32 см |
| Рефлектор | 135 см * 38 см * 92 см |
| Устройство наведения | 53 см * 60 см * 41 см |
| Вес кейсов | |
| Трипод | 38 кг |
| Рефлектор | 39 кг |
| Устройство наведения | 38 кг |
