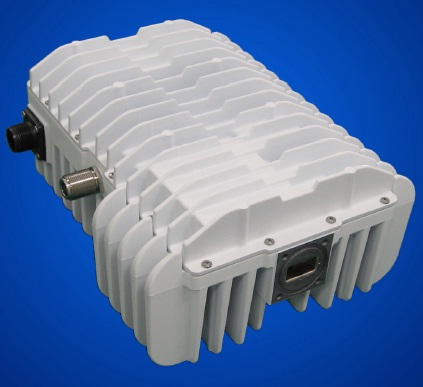

JRC NJT5118N (NM) / F (FM)

Описание

Комплектация

Технические характеристики

BUC (Block Up Converter) – Многофункциональное устройство, обеспечивающее перенос частоты диапазона L-band в диапазон Ku-band, а так же усиление поступающего от модема сигнала до необходимого уровня.

Применение

Данные BUC применяются для фиксированной спутниковой связи VSAT.

BUC
Уплотнительное кольцо для фланца волновода
Крепежные винты

Параметр	Характеристики
Входные сигналы	Постоянное напряжение питания (5118N, 5118F) Постоянное напряжение питания через MS-разъем (5118NM, 5118FM) IF-сигнал (L-band) Опорный сигнал с частотой 10 МГц
Выходные сигналы	RF-сигнал (Ku-band)
Физический входной интерфейс	Разъем N-типа, 50 Ом (NJT5118N, 5118NM) Разъем F-типа, 75 Ом (NJT5118F, 5118FM)
Физический выходной интерфейс	Волновод типа WR-75G, 50 Ом
Входные характеристики	Частоты 950 – 1450 МГц Входной импеданс 75 Ом (NJT5118F, 5118FM) Входной импеданс 50 Ом (NJT5118N, 5118NM) КСВ 2:1 максимум
Выходные характеристики	Частоты 14 – 14.5 ГГц Выходной импеданс 50 Ом Выходная мощность 8 Вт КСВ 2:1 максимум
Характеристики гетеродина	Частота 13.05 ГГц
Характеристики электропитания	Рабочее напряжение питания +24 В, +48 В DC (опция) Потребляемая мощность 79 Вт максимум Безопасное напряжение 16-60 В, DC
Размеры и вес	Д / Ш / В: 220 мм / 175 мм / 99 мм Вес: 3.2 кг.
Дополнительная информация	Возможен крепеж BUC на облучатель антенны. Модель 5118 укомплектована сигнальным светодиодом.
