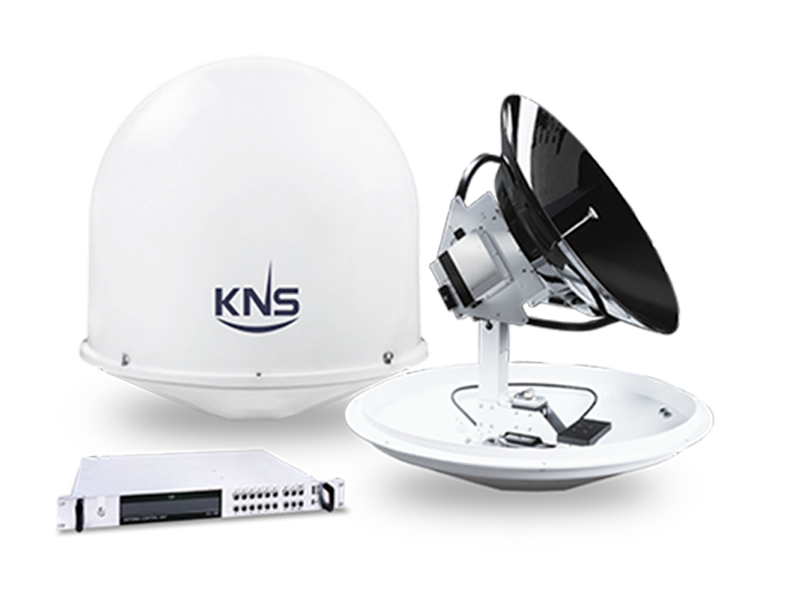

KNS SuperTrack Z10MK4
Гиростабилизированная морская антенна спутниковой связи для работы в сетях VSAT KNS SuperTrack Z10 MK4. Предназначена для организации двусторонней широкополосной спутниковой связи на судах.
Это оборудование ранее использовалось в проектах СТЭККОМ.
По вопросам наличия на складе, возможности поставки или подбора альтернативного варианта просьба связаться с нами.
Технические характеристики
| Параметр | Z10MK4 |
| Диапазон | Ku |
| Диаметр зеркала | 104 см |
| Размер обтекателя | 144 см(D) x 152 см(H) |
| Вес антенны | 111 кг |
| Поляризация | Линейная |
| Диапазон Кu приём | 13.75-14.50 ГГц |
| Диапазон Кu передача | 10.70-12.75 ГГц |
| Усиление антенны TX | TX 41.42 дБи @ 14.25ГГц |
| Усиление антенны RX | RX 40.50 дБи @ 11.75 ГГц |
| G/T | Ku-band — 19.27 dB/k (в обтекателе)@ 30º угол места и 11.75 GHz, чистое небо |
| Рабочая платформа | 3-оси (азимут, угол места, поляризация) |
| LNB | Универсальный |
| BUC | 8 Вт /опционально |
| Контроль перекосов | Автоматический |
| Допустимый угол места | От -20° до +110° |
| Вращение по азимуту | Не ограничено |
| Качка судна (продольная, поперечная, рыскание) | Продольная ±24˚ at 8-12 sec periods, Поперечная : ±14˚ at 6-12 sec periods, Рыскание : ±8˚ at 15-20 sec periods |
| Рабочая температура | От -20° до +55° С |
| Блок управления | KA-190A |
| Питание антенны | 48V DC, 4.18A |
| Питание блока управления | 100~240V AC, 8A/4A, 50~60 Hz |
| Размеры блока управления | в стойку 19” 1U |
| Интерфейсы блока управления | RS-232C, RS-422, USB, Mini-USB, Ethernet, Console |
| Тип интерфейса гирокомпаса | NMEA 0183, Synchro, Step by Step |
| Габариты упаковки | 158 см x 158 см x 177 см |
| Вес в упаковке брутто | 230 кг |
