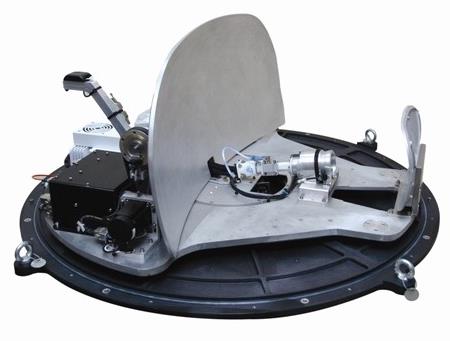

ORTeS AL-3602-TxRx
Данное оборудование перемещено в архивную папку.
Это произошло по следующим возможным причинам: снято с производства, прекращены поставки или мы нашли альтернативное решение с лучшими характеристиками.
По вопросам наличия на складе, возможности поставки или подбора альтернативного варианта просьба связаться с нами.
Описание
Комплектация
Технические характеристики
Двунаправленная антенная система, работающая в движении.
Применение
Для организации двунаправленной спутниковой связи (ПД, ВКС, ТС и т.п. ) в движении. Данная низкопрофильная антенная система предназначена для использования на поездах. Диапазон работы по углу места 15°... 70°.
- Внешняя антенна с интегрированным контроллером
- Комплект соединительных кабелей
| Параметр | Характеристики |
| Спецификации и производительность платформы | |
| Скорость поворота по азимуту, углу места и поляризации | 20 °/сек |
| Ускорение по азимуту, углу места и поляризации | 20 °/сек2 |
| Максимально допустимое линейное ускорение | 5 G продольное, 2 G поперечное |
| Рабочее линейное ускорение | 0.2 G продольное, 0.15 G поперечное |
| Рабочий люфт | 0.2° |
| Точность наведения по азимуту | 0.1° |
| Точность наведения по углу места | 0.5° |
| Точность наведения по поляризации | 1° |
| Рабочий диапазон по азимуту | 360° |
| Рабочий диапазон по углу места | 15°-70°* |
| Рабочий диапазон по поляризации | 180° |
| Радиочастотные характеристики антенны | |
| Частотный диапазон на прием | 10.95-12.75 ГГц |
| Частотный диапазон на передачу | 14.00-14.50 ГГц |
| Коэффициент усиления на прием | 34 дБи |
| Коэффициент усиления на передачу | 35.4 дБи |
| Добротность | 13 дБ/К (для 10.95 ГГц) |
| Эффективная изотропно-излучаемая мощность | 43.5 дБВт (для передатчика 8 Вт) |
| Кроссполяризационная развязка | >30 дБ |
| Поляризация | Линейная: Tx (H) Rx (V) или Tx (V) Rx (H) |
| Системные спецификации | |
| Максимальная скорость движения | 350 км/ч |
| Напряжение питания | 24 VDC |
| Потребляемая мощность | 200 Вт |
| Макс. потребляемая мощность | 350 Вт |
| Интерфейс управления | Ethernet (SNMP) |
| Рабочие температуры | -25 до +65 ° С |
| Температуры хранения | -40 до +85 ° С |
| Относительная влажность | 100% (в закрытом виде) |
| Срок службы | 15 лет |
| Виброустойчивость | EN61373 Class A Category 1 |
| Электромагнитная совместимость | EN50121-3-2, EN61000-4-4, EN61000-4-3, EN61000-4-6, CE |
| Проводка и монтаж | STM-E-001 |
| Материалы | NF F16-101, NF F16-102 |
| Габариты и вес | |
| Диаметр | 105.8 см |
| Высота | 48.8 см |
| Вес | 96 кг |
