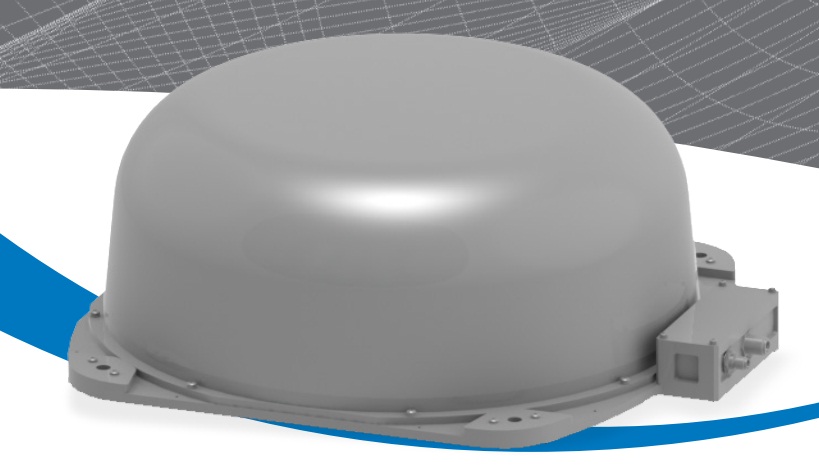

Переносная двунаправленная антенная система, работающая в движении. Малые размеры и вес. Возможность работы по углу места 0-90°. Возможность работы с внешними стандартными передатчиками Ku-диапазона (4Вт-50Вт).
Применение
Для организации двунаправленной спутниковой связи (ПД, ВКС, ТС и т.п. ) в движении. Данная компактная антенная система может использоваться на различном автотранспорте (автомобили, автобусы, грузовики), на поездах; отличается небольшими размерами и малым весом, возможна комплектация кейсом для переноски.
- Внешняя антенна
- Контроллер управления антенной
- Комплект соединительных кабелей
| Параметр | Характеристики |
| Электрические характеристики | |
| Частотный диапазон:приемпередача | 10.95 — 12.75 ГГц14.0 – 14.5 ГГц |
| Поляризация | линейная (автоматическая настройка) |
| Усиление:приемпередача | 25.5 дБи25.7 дБи |
| Коэффициент добротности | 4.2 дБ/ºK |
| Эффективная изотропно излучаемая мощность | 41.5 дБВт (внешний передатчик 40Вт) 32 дБВт (встроенный передатчик 4Вт, опционально) |
| Кроссполяризационная развязка | > 25 дБ |
| Диапазон промежуточных частот (вход) | 950 — 1450 MГц |
| Диапазон промежуточных частот (выход) | 950 — 2150 MГц |
| Напряжения питания | DC 10-30В |
| Потребляемая мощность | 32 Вт (ант.) + 10Вт (IDU) (без передатчика) |
| Электрические интерфейсы | |
| Разъем Tx (передача) | N (50Ω)(внешний передатчик) |
| Разъем Rx (прием) | F (75Ω) |
| Производительность | |
| Диапазон и режим работы по углу места | Автоматическая настройка,0° — 90° |
| Диапазон и режим работы по азимуту | Автоматическая настройка, 360° |
| Скорость вращения по азимуту | 45°/с |
| Диапазон и режим изменения поляризации | Автоматическая настройка,от -180º до +180º |
| Скорость начального наведения на спутник | <60 с, встроенный GPS |
| Скорость повторного наведения на спутник | <10с если продолжительность блокады спутника <2 мин) |
| Точность наведения по азимуту | 1°@ 60°/с, 360°/с2 |
| Точность наведения по углу места | 2.4° @ 45°/с, 180°/с2 |
| Условия эксплуатации | |
| Температурный режим | от -25º до +55ºC (от -13º до + 131ºF) |
| Относительная влажность | до 95% |
| Наземная скорость | до 350 км/ч |
| Габариты и вес | |
| Габариты антенны | 54.5 Д x 49 Ш x 21 В см |
| Вес антенны | 12кг |
| Габариты контроллера | 18 Д x 23 Ш x 7 В см |
| Вес контроллера | 1.3 кг |
