Raysat StealthRay 3000/40
Это оборудование ранее использовалось в проектах СТЭККОМ.
По вопросам наличия на складе, возможности поставки или подбора альтернативного варианта просьба связаться с нами.
Описание
Комплектация
Технические характеристики

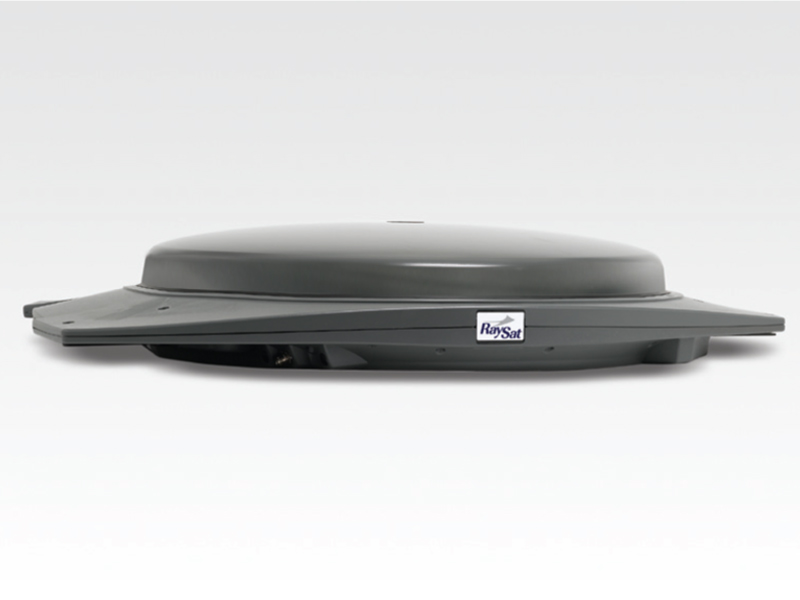

Двунаправленная низкопрофильная антенная система, работающая в движении. Интегрированный ультратонкий передатчик Ku-диапазона 40Вт.
Применение
Для организации двунаправленной спутниковой связи (ПД, ВКС, ТС и т.п. ) в движении. Данная низкопрофильная антенная система может использоваться на различном автотранспорте (автомобили, автобусы, грузовики), на поездах; отличается низким профилем и встроенным передатчиком Ku 40Вт. Ограничение работы по углу места 25°-80°.
- Внешняя антенна
- Контроллер управления антенной
- Комплект соединительных кабелей
| Параметр | Характеристики |
| Электрические характеристики | |
| Частотный диапазон:приемпередача | 10.95 — 12.75 ГГц14.0 – 14.5 ГГц |
| Поляризация | линейная (автоматическая настройка) |
| Усиление:приемпередача | 30 дБи27 дБи |
| Коэффициент добротности | 8 дБ/ºK (30° угол места) 9 дБ/ºK (45° угол места) |
| Эффективная изотропно излучаемая мощность | 42 дБВт |
| Кроссполяризационная развязка | > 25 дБ |
| Диапазон промежуточных частот (вход) | 950 — 1450 MГц |
| Диапазон промежуточных частот (выход) | 950 — 2150 MГц |
| Напряжения питания | DC 10-30В (ант.), DC 48В или 10-40В (передатчик) |
| Потребляемая мощность | 55 Вт (ант.) + 8Вт (IDU) + 300Вт (передатчик) |
| Электрические интерфейсы | |
| Разъем Tx (передача) | TNC (50Ω) |
| Разъем Rx (прием) | TNC (50Ω) |
| Производительность | |
| Диапазон и режим работы по углу места | Автоматическая настройка,25° — 80° |
| Диапазон и режим работы по азимуту | Автоматическая настройка, 360° |
| Скорость вращения по азимуту | 60°/с |
| Диапазон и режим изменения поляризации | Автоматическая настройка,от -180º до +180º |
| Скорость начального наведения на спутник | <60 с, встроенный GPS |
| Скорость повторного наведения на спутник | <10с если продолжительность блокады спутника <2 мин) |
| Точность наведения по азимуту | 0.5°@ 60°/с, 360°/с2 |
| Точность наведения по углу места | 1° @ 45°/с, 180°/с2 |
| Условия эксплуатации | |
| Температурный режим | от -40º до +55ºC (от -40º до + 131ºF) |
| Относительная влажность | до 95% |
| Наземная скорость | до 350 км/ч |
| Габариты и вес | |
| Габариты антенны | 115 Д x 90 Ш x 19.5 В см |
| Вес антенны | 42.5 кг |
| Габариты контроллера | 18 Д x 23 Ш x 7 В см |
| Вес контроллера | 1.3 кг |
