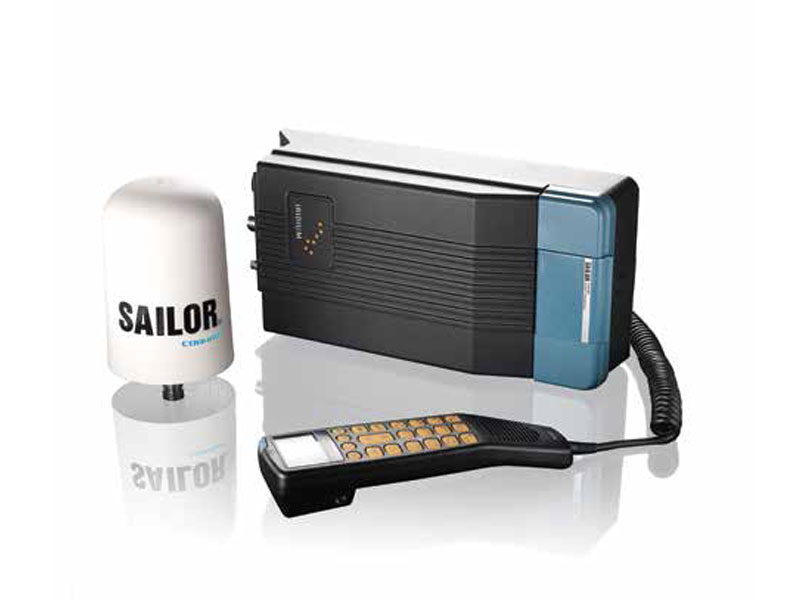

Спутниковая телефонная система SAILOR SC4000 разработана для любых типов судов, которым необходима телефонная связь и передача данных. Система соответствует всем международным морским стандартам в области связи, обеспечивает связь в любой точке земного шара благодаря низкоорбитальной спутниковой группировке IRIDIUM и высокую надёжность.
| Параметр | Значение |
| Диапазон частот | 1616 -1626.5 MHz (L-Band) |
| 23.18 — 23.38 GHz (Ka-Band) | |
| Модуляция | |
| Голос/данные | 2.4 kbit/s O-QPSK |
|
Сжатие данных |
10 kbit/s O-QPSK |
| Питание | |
| Источник питания | 10 — 32V DC |
| Потребляемая мощность в режиме связи | 25 W |
| Потребляемая мощность в режиме ожидания | 8 W |
| Температурные и климатические параметры | |
| Температурный диапазон антенны | -35°C to +55°C |
| Относительная влажность | до 95% at 40°C |
| Обледенение | до 25 мм |
| Осадки | до 100 мм/час |
| Ветровые нагрузки | до 100 узлов |
| Вибрация: | IME 2 — 50 Hz +/- 1g |
| EME 4 — 33 Hz +/- 1g | |
| ПРИЁМО-ПЕРЕДАЮЩИЙ БЛОК ST4120 | |
| Интерфейс телефонной трубки | Handset RS-485, 8 — проводный, 600 Ω |
| Интерфейс телефона /PBX | RJ-11, 2- проводный, 600 Ω |
| Данные для ПК | RS232 (стандартный последовательный) |
| Информация о положении | NMEA 0183 |
| Установка, SMS конфигурация | Через соединение с ПК и ПО |
| Габариты | 309 x 150 x 87 mm |
| Вес | 2.7 kg (6 lbs) |
| ПАРАМЕТРЫ АНТЕНЫ SA4110 | Винтовая, всенаправленная антенна 210° (3 dB) |
| Материал купола | Стеклопластик |
| Энергетический запас | 16 dB |
| Угол элевации | 20° от горизонта |
| Смещение | Положение на спутник > 8° |
| Диаметр | Ø: 96 mm (3.8”) |
| Высота | 140 mm (5.5”) |
