TracStar 1200
Запросить цену
Описание
Комплектация
Технические характеристики

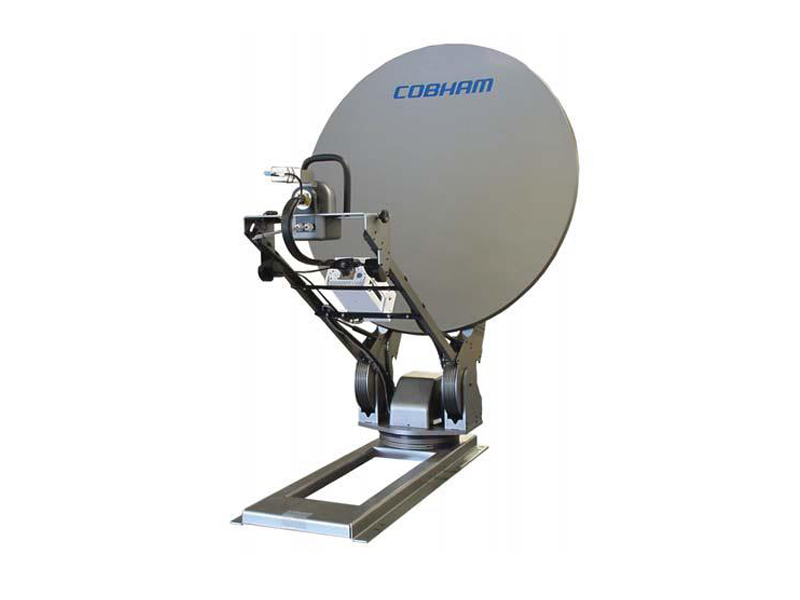

Автоматизированная антенна, устанавливаемая на подвижном транспортном средстве. Работает в Ku-зоне покрытия любого спутника.
Применение
Мобильный комплекс состоит из комплекта оборудования, позволяющего быстро, в течение нескольких минут, развернуть спутниковую станцию и организовать спутниковый канал связи, для двухстороннего обмена информацией. При использовании спутникового оборудования предоставляемого компанией «STEC.COM», являющейся оператором спутниковой сети, пользователь получает все виды сервиса доступные абонентам спутниковой сети.
- антенная платформа;
- контроллер управления антенной платформой ;
- GPS антенна
- комплект соединительных кабелей.
| Параметр | Характеристики | |||||||||||
| Размеры основного шасси | 1321 мм x 559 мм | |||||||||||
| Размеры в сложенном положении | 1771 мм x 1235 мм x 488 мм | |||||||||||
| Вес | 52.16-56.69 кг (взависимости от комплектации) | |||||||||||
| Максимальная высота поднятой антенны | (1844 мм) | |||||||||||
| Однолепестковая | 1.2 м | |||||||||||
| Геометрия платформы | 3-х осевая, с запатентованной системой «Az/El Drive Patented Roto-Lok® Cable Drive System» и «Polarization Drive System» | |||||||||||
| Поляризация | Настраиваемая | |||||||||||
| Усиление антенны на передачу | 43.2 д. Би | |||||||||||
| Усиление антенны на прием | 42.0 д. Би | |||||||||||
| Шумовая температура антенныПри угле 30 град | 30ОК | |||||||||||
| Уровень боковых лепестков |
|
|||||||||||
| Кроссполяризационная развязкаВнутри контура 1 dBВне ОсиVSWR | — 30 дБ- 25 дБ1:3:1 | |||||||||||
| Тип волноводных фланцев | WR75 | |||||||||||
| Диапазон вращения | ||||||||||||
| Азимут | ± 200° | |||||||||||
| Угол места | 0 — 65° | |||||||||||
| Поляризация | От -95° до +95° | |||||||||||
| Электрические характеристики | ||||||||||||
| RF Интерфейс | 75Ом F-тип (50 Ом опционно) | |||||||||||
| Передающий и приемный кабели | 2 RG-6 Коаксиальные кабели 9.14 м | |||||||||||
| Диапазон передающих частот | 13.75 – 14.50 ГГц (Ku-Band) | |||||||||||
| Диапазон приемных частот | 10.95 – 12.75 ГГгц (Ku-Band) | |||||||||||
| Двигатели | ||||||||||||
| Электро-интерфейс | 24 VDC | |||||||||||
| Скорость двигателей | ||||||||||||
| При наведении | 2° сек. | |||||||||||
| Точная настройка по приемному сигналу | 5° сек | |||||||||||
| Условия эксплуатации | ||||||||||||
| Температура эксплуатации | — 28.8°C дo 51.6°C | |||||||||||
| Предельно допустимые условия | ||||||||||||
| Ветер при работе | 96.6 км/ч | |||||||||||
| Ветер при сложенном состоянии | 161 км/ч | |||||||||||
| Температура | -40°C дo 51.6°C (опционно с зимним комплектом) | |||||||||||
