Персональный трекинг StecTrace

Решение по персональному трекингу с использованием абонентского терминала StecTrace предназначено для отслеживания перемещений людей по данным спутниковых навигационных систем. Результатами отслеживания являются определение местоположения субъекта, точного времени и параметров движения. Благодаря использованию современных спутниковых технологий на базе сети Иридиум, в дополнение к существующим сетям GSM, наблюдение и контроль за перемещениями субъектов возможен в глобальном масштабе в любой точке планеты.

Трекинг помогает определить маршрут передвижения физического лица (туристов, охотников и рыбаков, любителей активного отдыха, детей, пожилых людей), а так же сотрудников компаний, рабочих, аварийных и спасательных выездных бригад, геологоразведочных и поисковых партий. Система дает возможность контролировать не только передвижения лиц, но и определять, придерживается ли маршрута персонал компании. Сервис способствует оптимизации рабочего процесса и снижает нецелевое использование рабочего времени.

Решение состоит из следующих компонентов:

Абонентский терминал – персональный трекер StecTrace, предназначен для определения координат, параметров движения, передачи данных, включая короткие сообщения и сигнал тревоги (SOS);
Каналы передачи данных – Иридиум и GSM-сети, обеспечивает доставку информации до платформы визуализации;
IT-Платформа обеспечивает прием и обработку навигационной информации от абонентского терминала, сортировку, группировку, хранение и визуализацию полученной информации;
Автоматизированное рабочее место пользователя – web-доступ к платформе визуализации для наблюдения и анализа данных трекинга полученных с абонентского терминала.

Описание устройства

Назначение

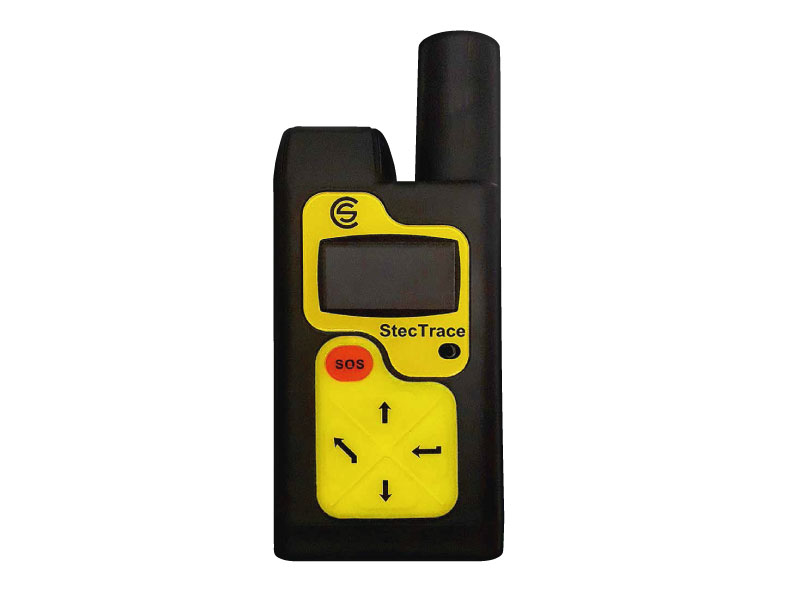

Персональный трекер StecTrace представляет собой переносное устройство и предназначен для определения местоположения объектов и людей, обмена сообщениями между ними и Центром Мониторинга (ЦМ).

StecTrace оборудован встроенным навигационным ГЛОНАСС/GPS-приемником, GSM/GPRS – модемом, модемом спутниковой связи Iridium, встроенными антеннами ГЛОНАСС/GPS/GSM/IRIDIUM, дисплеем, навигационными кнопками и кнопкой SOS.

Функциональные характеристики

Определение местоположения и параметров движения объектов (скорость, направление, высота над уровнем моря) и передача их в ЦМ по каналам связи GSM/Iridium в автоматическом режиме через заданный промежуток времени (от 1 до 3600 секунд), заданный промежуток пути (от 10 до 1000 метров, только по GSM каналу) и при совершении поворота на заданный угол (от 1 до 180 градусов, только по GSM каналу) или в комбинации условий, а также по запросу;
Оперативная передача в ЦМ сигнала «SOS» при нажатии тревожной кнопки;
Обмен предустановленными и произвольными текстовыми сообщениями между объектами и ЦМ;
Возможность автоматической отправки в ЦМ системных сообщений, например, при входе/выходе объекта в/из географической зоны, отсутствии навигации, критически низком заряде батареи и пр.;
Настройка перечня параметров, передаваемых в каждом сообщении;
Накопление сообщений в энергонезависимой памяти при отсутствии (плохом качестве) канала связи для последующей передачи в ЦМ;
Возможность передачи данных в несколько ЦМ (до 4-х серверов);
Работа в одном из трех заданных режимов: только «GSM», только «Iridium» или совмещенный «GSM/Iridium» с приоритетом канала связи GSM;
Отображение на дисплее следующих параметров: текущие координаты, время, дата, тип канала связи, качество связи, статус отправки/приема сообщений (навигационных, текстовых, статусных, SOS), уровень заряда аккумуляторной батареи;
Конфигурирование дистанционно по каналам связи GSM/Iridium или с персонального компьютера (ПК) по проводному USB интерфейсу;
Возможность интеграции с различными платформами мониторинга.

Технические характеристики

Параметр	Значение
Зона покрытия	Iridium – глобальная
Зона покрытия	GSM — региональная
Iridium связь	Iridium (L-диапазон: 1616—1626,5 МГц)
Iridium связь	Трансивер 9602
GSM связь	GSM 900/1800
Навигационный приемник	ГЛОНАСС/GPS, Кол-во каналов – 32
Акселерометр	Наличие
Погрешность определения координат	2,5 метра
Погрешность определения высоты	3,5 метра
Погрешность определения скорости	не более 0,05 м/с
Индикация	Графический OLED дисплей (128×64) для отображения оперативной информации, защищенный прозрачным материалом
Управление	Прорезиненная клавиатура,
Управление	Количество кнопок – 5
Энергонезависимая память	2 МВ
Класс защиты	IP67
Предельные температуры	от -40°С до +55°С"
Питание	Li-Po аккумулятор с номинальной емкостью 8000 мА/час с устройством автоподзарядки и аварийного отключения при глубокой разрядке
Время работы без подзарядки	Не менее 72 часов
Габаритные размеры (ШхВхГ), мм	65,2 х 152,6 х 42,5
Масса устройства, кг	0,35

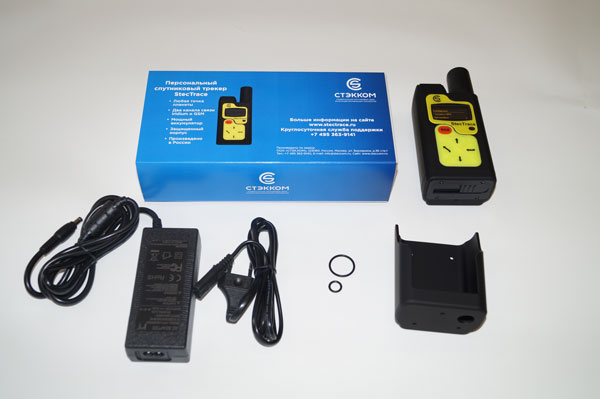

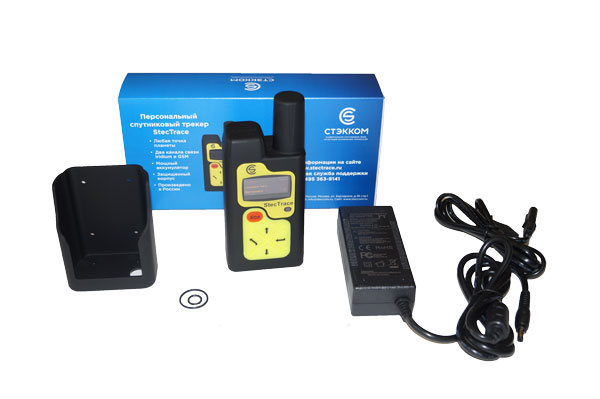

Комплектность устройства

Персональный трекер StecTrace
Чехол
Блок питания ~220В/12В-1А
Паспорт устройства
Инструкция пользователя

КАНАЛЫ ПЕРЕДАЧИ ДАННЫХ - IRIDIUM, GSM

ПЛАТФОРМА ГЛОБАЛЬНОГО ТРЕКИНГА СТЭККОМ

Универсальная сервисная платформа СТЭККОМ позволяет в режиме реального времени контролировать местоположение и состояние субъекта, обмениваться сообщениями с подключенными устройствами.

Основные функции платформы

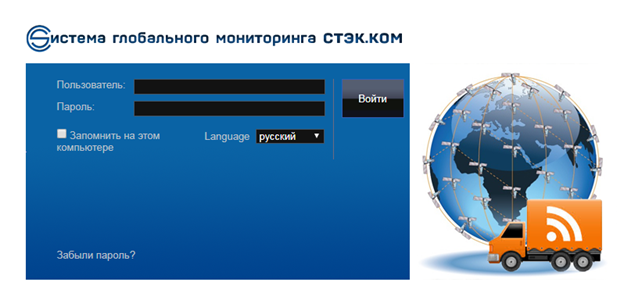

Web-портал;
Подробные карты;
Контроль текущего местоположения;
История перемещений;
Построение и визуализация маршрутов;
Логическое распределение объектов по группам;
Контроль настраиваемых географических зон;
Поддержка сигналов «SOS»;
Индивидуальная настройка системы, различные уровни доступа пользователей;
Интеграция с приложениями заказчика;

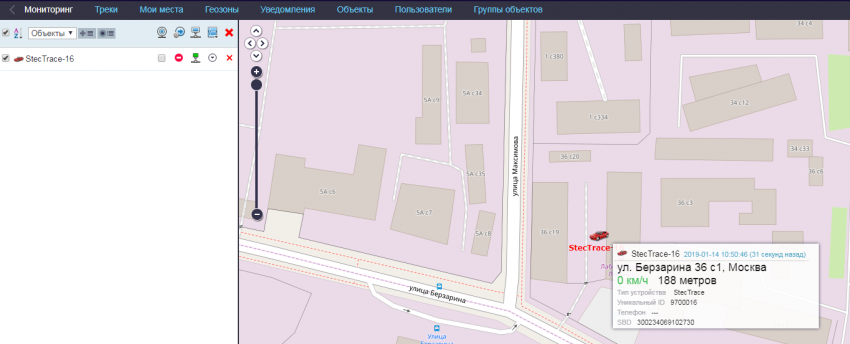

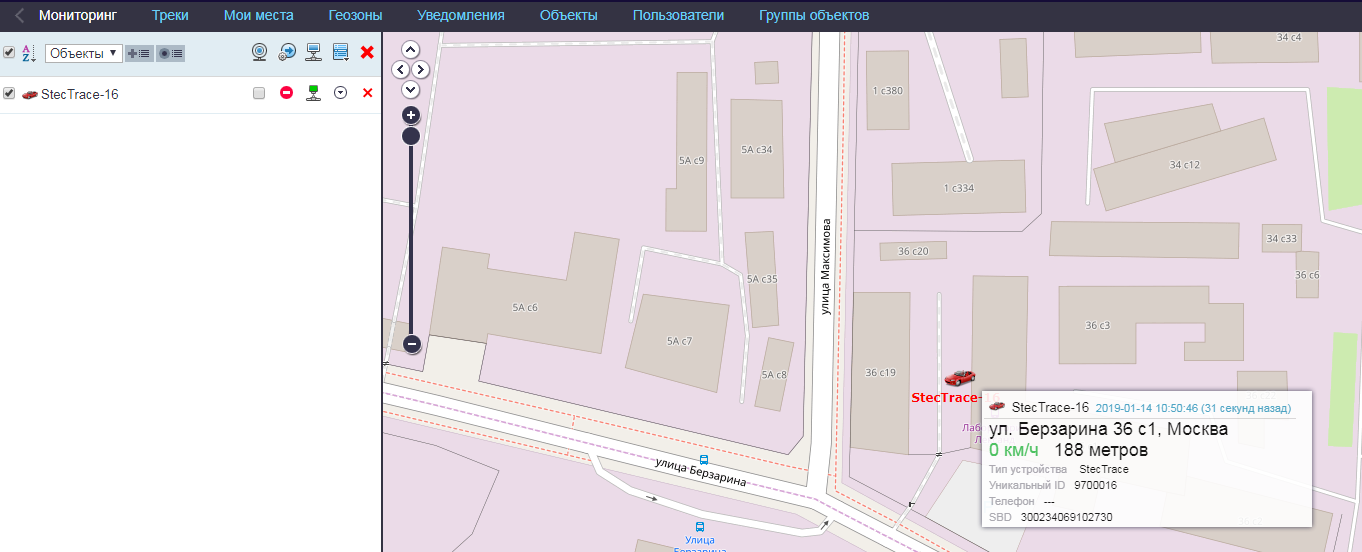

Функционал «Мониторинг» позволяет пользователю системы наблюдать за местонахождением StecTrace, его передвижениями в режиме реального времени и выполнять отправку/получение сообщений.

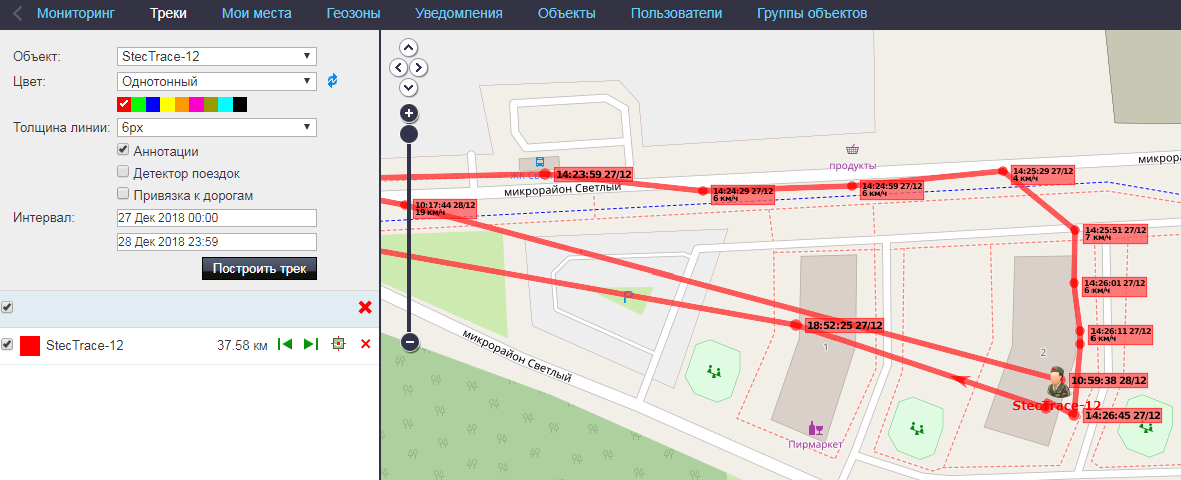

Функционал «Треки» позволяет отображать перемещение субъекта на карте за указанный период времени. Каждая точка трека содержит информацию о дате и времени получения данных, а также скорости движения в этой точке и прочие параметры, если они доступны.

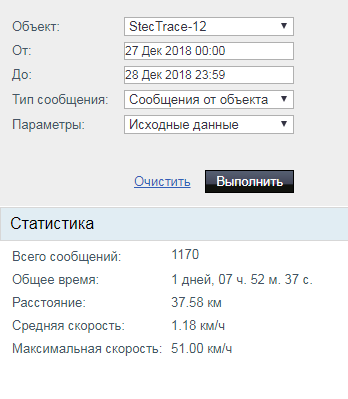

Система позволяет просматривать время получения каждого сообщения с подробными параметрами о состоянии объекта:

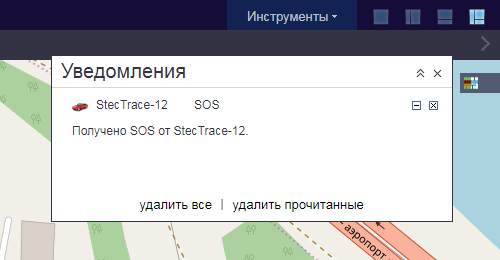

При нажатии на StecTrace кнопки SOS в окне мониторинга отобразится уведомление во всплывающем окне:

Параметр	Характеристики
Статус	Легальная работа на территории РФ
Зона покрытия	Глобальная
Спутниковый частотный диапазон	1616—1626.5 МГц, L-диапазон
Тип спутниковой орбиты	Низкоорбитальная
Спутниковая группировка	66 спутников (резерв: 6 спутников)
Высота полета	780 километров
Услуги	Телефонная связь, Интернет, Передача данных, Передача коротких сообщений (Short Burst Data)

Персональный трекинг StecTrace

Описание устройства

КАНАЛЫ ПЕРЕДАЧИ ДАННЫХ - IRIDIUM, GSM

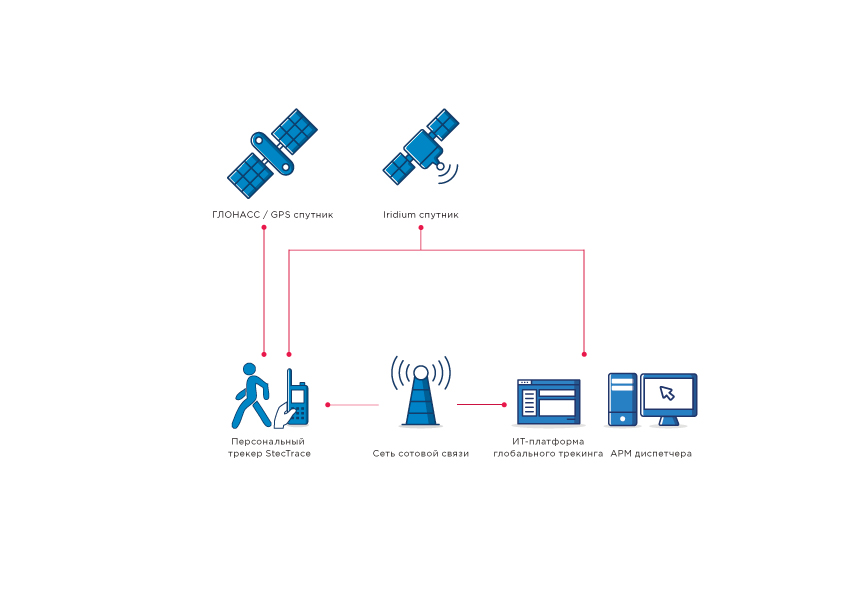

СХЕМА ФУНКЦИОНИРОВАНИЯ РЕШЕНИЯ
